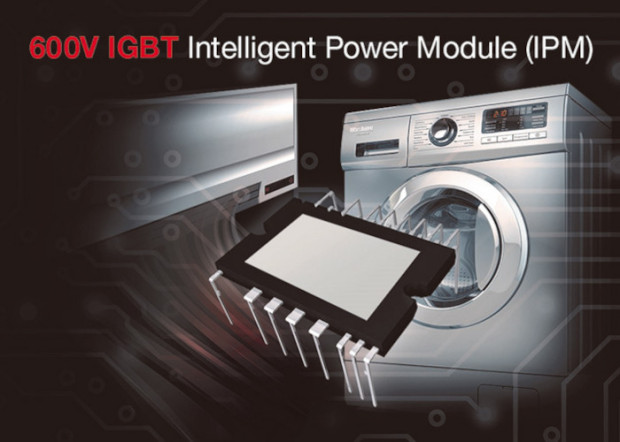

Moduły IPM 600 V o dużej sprawności i małym poziomie zaburzeń elektromagnetycznych

W większości produkowanych obecnie modułów IPM priorytetem jest zapewnienie maksymalnej sprawności energetycznej, co często odbywa się kosztem zwiększenia poziomu generowanych zaburzeń elektromagnetycznych. Problem ten pozwalają rozwiązać moduły IPM nowej serii BM6437x z oferty firmy Rohm, charakteryzujące się równocześnie małym poziomem generowanych zaburzeń elektromagnetycznych i małymi stratami.

Zostały one zrealizowane z wykorzystaniem 600-woltowych tranzystorów IGBT z wewnętrzną diodą FRD o łagodnej charakterystyce regeneracji, pozwalających obniżyć poziom promieniowanych zaburzeń elektromagnetycznych o ponad 6 dB (przy porównaniu wartości szczytowych) w stosunku do wersji standardowych. Ich zakres zastosowań obejmuje stopnie wyjściowe falowników małej mocy w urządzeniach przemysłowych i sprzęcie AGD. Zastosowane w nich najnowsze tranzystory IGBT o małych stratach pozwalają zmniejszyć pobór mocy w porównaniu z konwencjonalnymi modułami IPM firmy ROHM o 6% (dla fc=15 kHz). Dodatkowo, wbudowany układ pomiaru temperatury zapewnia większą dokładność, wynoszącą ±2% (odpowiadającą ±2°C). Można dzięki temu wyeliminować zewnętrzny termistor. Kolejną nowością jest tryb identyfikacji błędu, sygnalizujący zadziałanie zabezpieczenia zwarciowego, podnapięciowego i termicznego.

Seria BM6437x obejmuje cztery typy modułów IPM różniących się prądem znamionowym, od BM64374S-VA (15 A) do BM64378S-VA (35 A). Wszystkie charakteryzują się napięciem V_CES równym 600 V i są zamykane w identycznych obudowach HSDIP25 o wymiarach 38 x 29,4 x 3,5 mm.
