Kontroler DC-DC do 300-watowych układów zasilania diod LED

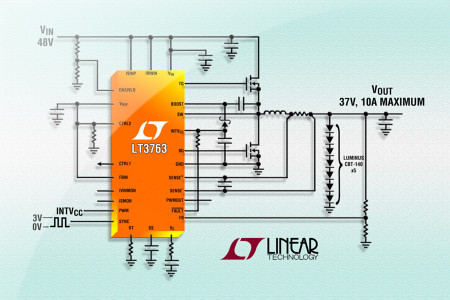

Linear Technology wprowadza na rynek specjalizowany kontroler przetwornicy DC-DC przeznaczony do realizacji układów zasilania łańcuchów diod LED o sumarycznej mocy do 300 W. LT3763 pracuje w topologii Buck. Wymaga podłączenia zewnętrznych tranzystorów MOSFET.

Charakteryzuje się szerokim zakresem napięć wejściowych od 6 do 60 V i wyjściowych od 0 do 55 V. Zawiera czujnik/ogranicznik prądu wejściowego i wyjściowego. Może pracować w trybie stałego prądu i stałego napięcia wyjściowego, co poszerza jego zakres zastosowań również na układy ładowania akumulatorów i superkondensatorów. Ponadto, został przystosowany do współpracy również ze źródłami wejściowymi o dużej impedancji, m.in. panelami solarnymi.

Kontroler zapewnia szeroki zakres regulacji jasności diod wynoszący 3000:1 w trybie PWM i sprawność sięgającą 96%. Dokładność stabilizacji prądu i napięcia wyjściowego wynosi odpowiednio ±6% i ±1,5%. Częstotliwość pracy przetwornicy może być regulowana w zakresie od 200 kHz do 1 MHz. Wyjście jest zabezpieczone przed zwarciem i rozwarciem.

LT3763 jest produkowany w obudowie TSSOP-28 w trzech wersjach temperaturowych, których ceny wynoszą od 4,45 do 5,15 USD przy zamówieniach 1000 sztuk.
