Najmniejszy na rynku czujnik prądowy 35 A dla motoryzacji

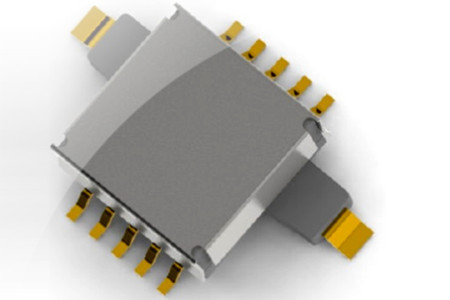

Falowniki i ładowarki akumulatorów stosowane w pojazdach o napędzie elektrycznym i hybrydowym wymagają komponentów o małej powierzchni montażowej i dużej gęstości mocy. Zarządzanie pracą tych modułów wymaga próbkowania w czasie rzeczywistym z dużą częstotliwością prądów płynących przez uzwojenie pierwotne transformatora. Do tego typu zastosowań firma Premo poleca nowy miniaturowy czujnik prądowy CS-35A o zakresie pomiarowym 35 A i częstotliwości pracy do 200 kHz, charakteryzujący się też małymi stratami i dużą stabilnością termiczną.

Może on pracować w przetwornicach o mocy 2-3 kW w zakresie temperatur otoczenia od -40 do +155°C. Zapewnia izolację obwodu wysokoprądowego i pomiarowego na poziomie >3 kV_DC. Jest kompatybilny ze specyfikacją samochodową AEC-Q200 oraz z systemami automatycznego rozmieszczania podzespołów i automatycznej inspekcji optycznej połączeń. Jego wymiary wynoszą 31 x 25,5 x 8,5 mm.

Pozostałe parametry:

• przekładnia: 1:100;
• moc rozpraszana: <1 W;
• rezystancja obwodu wysokoprądowego: typ. 1 mΩ;
• rezystancja obwodu pomiarowego: typ. 1,6 Ω;
• indukcyjność obwodu pomiarowego: >5 mH;
• droga upływu: > 5 mm.
