Nieizolowane 3-amperowe regulatory DC-DC serii TSR-3 w wersjach o ujemnym napięciu wyjściowym
Nieizolowane regulatory DC-DC serii TSR-3 produkcji Tracopower są obecnie produkowane również w wersjach mogących pracować z ujemnym napięciem wyjściowym. Wprowadzona modyfikacja nie wpływa na parametry regulatorów pracujących w standardowej konfiguracji z dodatnim napięciem wyjściowym, a oznaczenia poszczególnych modeli pozostają niezmienione.
Seria TSR 3 obejmuje regulatory DC-DC step-down o wydajności prądowej 3 A i trzech dopuszczalnych zakresach napięć wejściowych: 2,5...5,5, 4,5...14 i 10...30 VDC. Pracują one z napięciem wyjściowym z czterech dostępnych zakresów: 0,6...3,3, 0,6...6,0, 3,0...6,0 i 5,0...15 VDC. W obecnych wykonaniach umożliwiają pracę w tych samych zakresach napięć ujemnych z wydajnością prądową ograniczoną do 2,2 A. Sprawność energetyczna sięga 95%. Dopuszczalny zakres temperatur pracy z pełnym obciążeniem wynosi do +50°C, a w zakresie do +85°C możliwa jest praca z połową dopuszczalnego prądu wyjściowego.

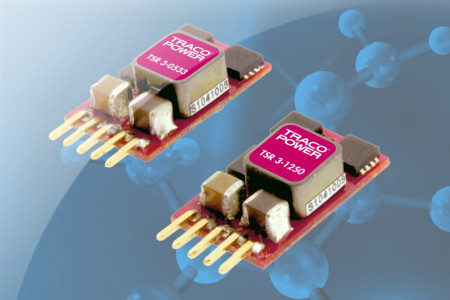

Konwertery serii TSR03 są zamykane w obudowach open frame o wymiarach 15,5 x 9,4 x 6,2 mm. Nie wymagają dołączania kondensatorów wejściowych/wyjściowych ani radiatorów, co jest ich ważną zaletą w stosunku do podobnych regulatorów liniowych. Do standardowego wyposażenia należy wejście Remote On/Off oraz zabezpieczenie przed zwarciem wyjścia i przegrzaniem.
