Regulator impulsowy step-down o bardzo małej emisji elektromagnetycznej

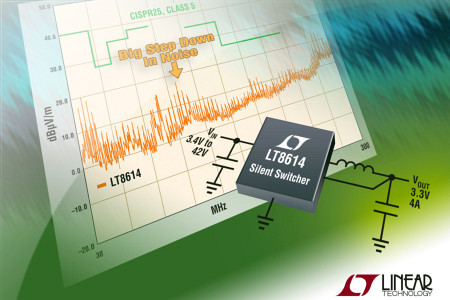

Firma Linear Technology oferuje impulsowy regulator step-down wykonany w architekturze Silent Switcher, zapewniającej bardzo małą emisją elektromagnetyczną (niższą o 20 dB od limitu CISPR 25 Class 5) oraz dużą sprawność (do 96%) również przy częstotliwości taktowania przekraczającej 2 MHz. Zaletą tego układu jest również mały pobór prądu w stanie spoczynkowym, wynoszący 2,5 µA przy wyjściowym napięciu zaburzeń nie przekraczającym 10 mVP-P.

LT8614 pracuje z napięciem wejściowym od 3,4 do 42 V i zapewnia wydajność prądową 4 A. Jego napięcie wyjściowe jest programowane dzielnikiem rezystorowym w zakresie już od 0,97 V. Napięcie dropout wynosi zaledwie 200 mV @ 1 A we wszystkich warunkach pracy. LT8614 jest zamykany w obudowie QFN-20 (4 x 3 mm). Występuje w wersjach na komercyjny, przemysłowy i samochodowy zakres temperatur pracy. Ceny hurtowe zaczynają się od 4,25 USD.
