420-watowy konwerter DC-DC formatu 1/4 Brick z wbudowaną szyną PMBus

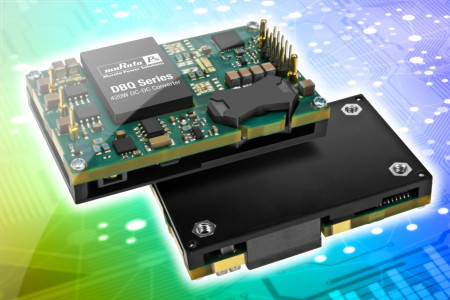

Murata dodaje do oferty serię izolowanych przetwornic impulsowych DBQ formatu 1/4 Brick, sterowanych cyfrowo za pośrednictwem interfejsu PMBus. Pierwszy, dostępy już model DBQ0135V2, jest przystosowany do pracy w zakresie napięć wejściowych od 36 do 75 V i generuje napięcie wyjściowe 12 V @ 35 A przy sprawności wynoszącej typowo 95,2%.

Dużą sprawność uzyskano tu dzięki zastosowaniu układu sterowania bazującego na 32-bitowym mikroprocesorze ARM7 z odpowiednim oprogramowaniem firmware, kontrolującego wszystkie krytyczne funkcje modułu.

DBQ0135V2 jest zamykany w standardowej obudowie quarter-brick (58 x 37 x 12 mm) o rozkładzie wyprowadzeń Advanced Bus Converter (ABC), typowym dla konwerterów z interfejsem PMBus. Znajduje zastosowanie w rozłożonych systemach zasilania i systemach zasilania z szybą pośrednią (IBA) w aplikacjach MicroTCA, serwerach, systemach pamięci masowej, urządzeniach sieciowych, przemysłowych i pomiarowych. Ten typ interfejsu pozwala na monitorowanie najważniejszych parametrów pracy, takich jak V_IN, I_IN, V_OUT, I_OUT i temperatura obudowy oraz programowanie poziomów ostrzegawczych dla poszczególnych parametrów.

W przypadku serii DBQ istnieje możliwość łączenia równoległego wyjść maksymalnie 3 modułów w aplikacjach wymagających redundancji lub większej mocy wyjściowej. Izolacja między wejściem i wyjściem jest na poziomie 2250 V_DC. Do projektowania systemów zasilających na bazie przetwornic DBQ, producent dostarcza płytki ewaluacyjne i graficzny interfejs użytkownika.
