Wysokonapięciowy kontroler DC-DC Buck-Boost o zakresie temperatur pracy złącza -55...+150°C

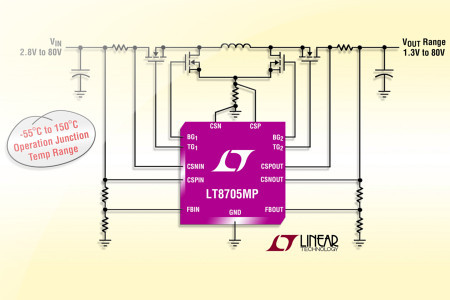

Linear Technology wprowadza do oferty dwie nowe wersje kontrolera DC-DC LT8705: H-grade na zakres temperatur pracy złącza od -40 do +150°C i MP-grade na zakres od -55°C do +150°C. LT8705 jest kontrolerem typu Buck-Boost, mogącym pracować z napięciem wejściowym niższym, równym lub wyższym od napięcia wyjściowego. Charakteryzuje się szerokim dopuszczalnym zakresem napięć wejściowych od 2,8 do 80 V i dopuszczalnym zakresem napięć wyjściowych od 1,3 do 80 V. Wymaga współpracy z 4 zewnętrznymi tranzystorami MOSFET i cewką.

Wydajność prądowa wbudowanych sterowników tranzystorów n-MOS umożliwia zastosowania tego układu w systemach zasilania oddających do obciążenia do 250 W mocy. W aplikacjach o większej mocy możliwe jest równoległe łączenie wyjść kilku układów.

LT8705 zapewnia sprawność sięgającą nawet 98%. Zawiera 4 pętle sprzężenia zwrotnego służące do regulacji prądu/napięcia wyjściowego i prądu/napięcia wejściowego. Pętle do regulacji prądu i napięcia wejściowego mogą być stosowane np. w układach zapobiegających przeciążeniu ogniw słonecznych. Częstotliwość pracy wynosi od 100 do 400 kHz i może być synchronizowana z zewnętrznym sygnałem zegarowym. Dodatkowe zalety LT8705 to programowalny układ miękkiego startu, czujnik temperatury zapobiegający przegrzaniu i precyzyjne źródło napięcia referencyjnego, którego dokładność wynosi ±1,3% w zakresie temperatur pracy od -55°C do +150°C.

Układ jest produkowany w 38-wyprowadzeniowych obudowach QFN (7 x 5 mm) i TSSOP. Ceny hurtowe zaczynają się od 6,83 USD przy zamówieniach 1000 sztuk.
