Układ zabezpieczający dla pojedynczych ogniw litowo-jonowych i litowo-polimerowych

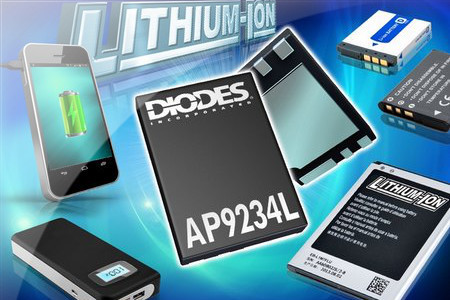

AP9234L to kolejny układ zabezpieczający dla pojedynczych ogniw litowo-jonowych i litowo-polimerowych, pochodzący z oferty firmy Diodes. Jego najważniejszym elementem jest podwójny n-kanałowy tranzystor MOSFET ze wspólnym drenem o bardzo małej rezystancji R_DS(ON), wynoszącej 13 mΩ (V_DD=4,0 V, I_D=1,0 A). Ze względu na małe rozmiary, AP9234L jest polecany do zastosowań w akumulatorach smartfonów, kamer wideo i innych podobnych urządzeń o dużej gęstości upakowania podzespołów.

Schemat aplikacyjny AP9234L

Zapewnia bezpieczne ładowanie i rozładowanie akumulatora w ustalonym zakresie parametrów pracy. Po wykryciu zbyt dużego prądu/napięcia ładowania, zbyt dużego prądu/napięcia rozładowania lub zwarcia, tranzystor jest czasowo wyłączany, uniemożliwiając przepływ prądu do/z ogniwa. Zaprogramowane czasy opóźnień dla poszczególnych stanów awaryjnych pozwalają w przypadku AP9234L wyeliminować część elementów zewnętrznych.

Układ został wykonany w procesie technologicznym CMOS zapewniającym odporność na przepięcia do 24 V między terminalami, mogące wystąpić na wyjściu zasilaczy sieciowych. Charakteryzuje się dużą dokładnością pomiaru napięcia w całym zakresie dopuszczalnych temperatur pracy od -40 do +85°C oraz małym poborem prądu, wynoszącym około 3 µA prąd w stanie aktywnym i 0,1 µA w trybie power-down.
