4-kanałowy transil do ochrony przepięciowej interfejsów HDMI 2.0

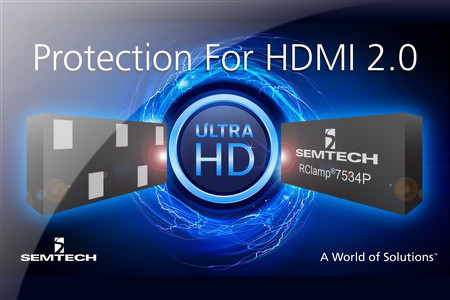

RClamp7534P to kolejny transil firmy Semtach do ochrony przepięciowej linii transmisyjnych, którego mała pojemność wewnętrzna pozwala na zastosowania w szybkich interfejsach multimedialnych, takich jak m.in. HDMI 2.0. Realizuje on ochronę 4 linii sygnałowych. Został opracowany na potrzeby rynku urządzeń Ultra HD (4K2K).

Jest to transil o napięciu pracy równym 5 V, charakteryzujący się bardzo małą pojemnością wewnętrzną, wynoszącą zaledwie 0,19 pF (typ.) między linią transmisyjną i masą. Realizuje zabezpieczenie przed wyładowaniami ESD do ±25 kV przenoszonymi przez powietrze i do ±20 kV przenoszonymi przez kontakt. Jest zamykany w chipowej obudowie 2,0 x 1,0 mm z wyprowadzeniami flow-through pozwalającymi zmniejszyć o 20% wykorzystanie powierzchni płytki drukowanej w porównaniu z innymi elementami chroniącymi 4 linie sygnałowe.

Cena hurtowa RClamp7534P wynosi 0,34 USD przy zamówieniach 10 tys. sztuk.
