6-kanałowy izolator sygnałów CMOS/I²C/SPI z wbudowanym izolowanym regulatorem napięcia 2 x 100 mA

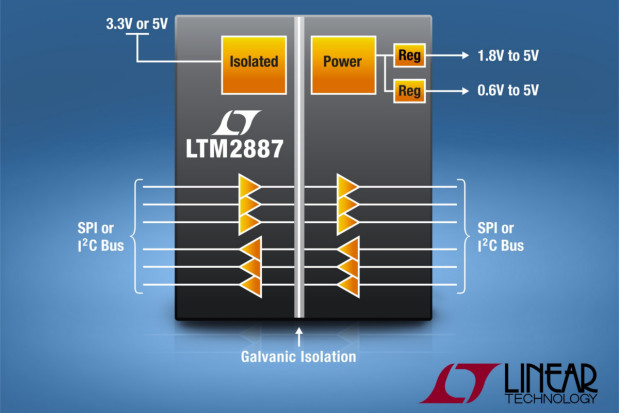

LTM2887 to 6-kanałowy izolator sygnałów logicznych/I²C/SPI przeznaczony do współpracy z mikroprocesorami i układami DSP. Zawiera dwukanałowy izolowany regulator napięcia, zapewniający wydajność prądową 2 x 100 mA przy sprawności sięgającej 62%. Regulator może pracować z napięciem wejściowym 3,3 lub 5 V w zależności od wersji układu i dostarcza do wyjść napięcia z zakresów 0,6...5 V i 1,8...5 V ustalanych za pomocą zewnętrznych rezystorów.

Zawiera precyzyjne ograniczniki prądowe na obu wyjściach. LTM2887 zapewnia izolację do 2500 V rms, odporność na wyładowania ESD do ±10 kV (HBM) i odporność na impulsy przepięciowe do 30 kV/µs. Może być przełączany w tryb shutdown o poborze prądu poniżej 10 µA.

Jest dostępny w dwóch wariantach różniących się interfejsem komunikacyjnym, którego zakres napięć pracy wynosi do 1,62 do 5,5 V. LTM2887-I jest kompatybilny ze standardem I²C 400 kHz z dwukierunkowymi liniami danych (SDA) i zegara (SCL) oraz trzema dodatkowymi liniami CMOS z możliwością taktowania zegarem do 10 MHz.

LTM2887-S, kompatybilny ze standardem SPI zawiera 6 linii CMOS pracujących z częstotliwością do 10 MHz: trzy dla sygnałów forward (CS, SCK i SDI) i trzy dla sygnałów zwrotnych (SDO, DO1 i DO2). Po skonfigurowaniu w standardzie SPI może pracować z częstotliwością 8 MHz dla komunikacji jednokierunkowej i 4 MHz dla dwukierunkowej.

LTM2887 jest produkowany w obudowie BGA µModule o wymiarach 15 x 11,25 x 3,4 mm z wbudowanymi wszystkimi niezbędnymi elementami pasywnymi. Występuje w wersjach na trzy różne zakresy temperatur pracy: 0..+70°C, -40...+85°C i -40...+105°C. Jego ceny hurtowe zaczynają się od 12,25 USD przy zamówieniach 1000 sztuk.
