Miniaturowy kontroler prądu zasilania łańcuchów LED nie wymagający zewnętrznego tranzystora

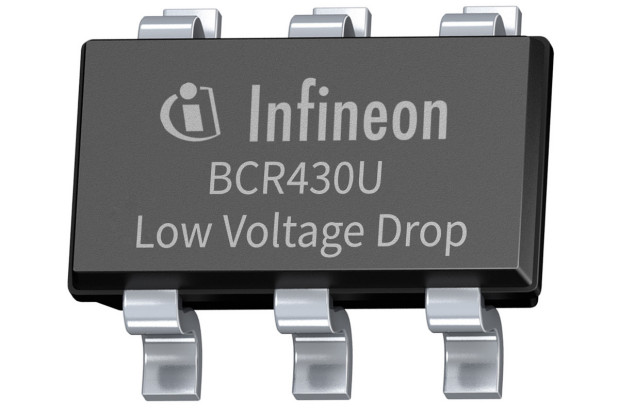

BCR430U to miniaturowy kontroler regulujący prąd zasilania łańcuchów diod LED, zamykany w obudowie SOT23-6 (2,9 x 2,8 x 1,25 mm), niewymagający współpracy z zewnętrznym tranzystorem mocy. Umożliwia programowanie prądu wyjściowego w zakresie od 5 do 100 mA, a jego zakres napięć zasilania rozciąga się od 6 do 42 V.

Mały spadek napięcia na kontrolerze (typ. 135 mV @ 50 mA) zwiększa sprawność energetyczną i margines napięcia pozwalający kompensować tolerancje napięć przewodzenia diod LED i wahania napięcia zasilającego.

Typowe zastosowania układu obejmują wyświetlacze LED, systemy oświetlenia architektonicznego, oświetlenie awaryjne itp. Regulacja prądu wyjściowego w przypadku BCR430U odbywa się za pomocą rezystora podłączonego do linii RS, będącego jedynym elementem współpracującym.

Układ zawiera zabezpieczenie termiczne. Jest odporny na wyładowania ESD do 1 kV HBM.
