1200-woltowe diody Schottky\'ego na podłożach SiC do układów impulsowych

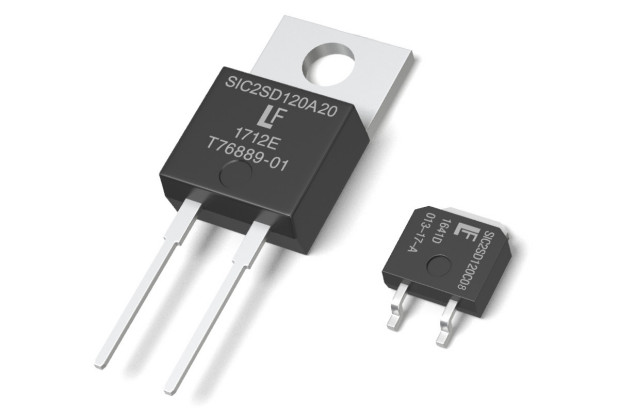

Firma Littelfuse powiększa ofertę diod Schottky’ego rodziny GEN2 o cztery nowe serie o oznaczeniach LSIC2SD120A08, LSIC2SD120A15, LSIC2SD120A20 i LSIC2SD120C08. Obejmują one diody o napięciach przebicia 1200 V, produkowane na podłożach SiC. Diody trzech pierwszych serii, zamykane w obudowach TO-220-2L charakteryzują się dopuszczalnym prądem przewodzenia wynoszącym odpowiednio 8, 15 i 20 A.

Diody serii LSIC2SD120C08 są zamykane w obudowach TO-252-2L i pracują z dopuszczalnym prądem 8 A. Wszystkie diody GEN2 z nowej oferty charakteryzują się małymi stratami na przełączanie, dużą niezawodnością, dobrymi parametrami termicznymi i małym prądem upływu.

W stosunku do standardowych diod krzemowych dużej mocy wykazują mniejsze straty przy pracy impulsowej, mogą przewodzić większe prądy szczytowe bez wystąpienia niestabilności termicznej (thermal runaway) i oferują dużą dopuszczalną temperaturę pracy do +175°C.

Ich typowe zastosowania obejmują aktywne układy PFC, przetwornice DC-DC i prostowniki wysokoczęstotliwościowe w zasilaczach przemysłowych, stacjach ładowania, układach napędowych, spawarkach, przecinarkach plazmowych itp.

VRRM
(V)
VF
(V)
IR
(µA)
IF
(A)
IFSM
(A)
QC
(nC)
Obudowa
LSIC2SD120A08 1200 1,5 100 24,5 65 47 TO220-2L
LSIC2SD120A15 44 120 92
LSIC2SD120A20 54,5 140 115
LSIC2SD120C08 24,5 65 47 TO252-2L
