Najmniejsze na rynku wzmacniacze operacyjne i komparatory o wymiarach 0,8 x 0,8 x 0,4 mm

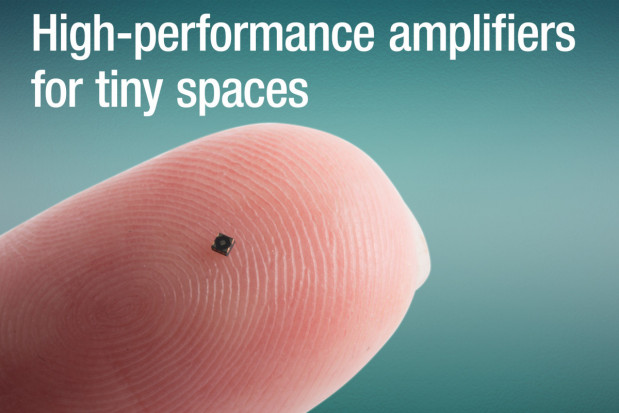

Texas Instruments wprowadza na rynek najmniejszy, jak dotąd, wzmacniacz operacyjny (TLV9061) i komparator (TLV7011), zamykane w 5-wyprowadzeniowych obudowach X2SON o wymiarach 0,8 x 0,8 x 0,4 mm. TLV9061 to wzmacniacz o paśmie 10 MHz, współczynniku slew-rate równym 6,5 V/s i gęstości widmowej szumu 10 nV/µHz, wyposażony w wejście i wyjście rail-to-rail.

Pracuje z napięciem zasilania z zakresu od 1,8 do 5,5 V, pobierając jedynie 540 A prądu w stanie spoczynkowym. Zawiera filtr EMI na wejściach, co eliminuje część elementów współpracujących w aplikacjach wrażliwych na zaburzenia elektromagnetyczne.

Układ nadaje się do zastosowań w tanich aplikacjach, w których liczą się małe gabaryty i niskie napięcie zasilania oraz wymagana jest możliwość sterowania dużych obciążeń pojemnościowych. TLV7011 to komparator z wejściem rail-to-rail, charakteryzujący się krótkim czasem propagacji, wynoszącym od 260 ns oraz bardzo małym poborem prądu w stanie spoczynkowym, wynoszącym 5 A.

Pracuje z napięciem zasilania z zakresu od 1,6 do 5,5 V, co pozwala na zastosowania w systemach 3- i 5-woltowych. Nie wykazuje odwracania fazy. Wewnętrzna histereza (4 mV) umożliwia monitorowanie napięcia w środowiskach zaszumionych, w których istnieje konieczność konwersji analogowych sygnałów wolnozmiennych do postaci cyfrowej.

Oba układy są przystosowane do pracy w szerokim zakresie temperatur otoczenia od -40 do +125°C. Producent oferuje do nich modele do symulacji w programie TINA-TI SPICE. Ceny TLV9061 i TLV7011 zaczynają się odpowiednio od 0,19 i 0,25 USD przy zamówieniach 1000 sztuk.
