Transformatory izolacyjne o grubości 0,4 mm do interfejsów CAN, RS-485/422/232, SPI i I2C

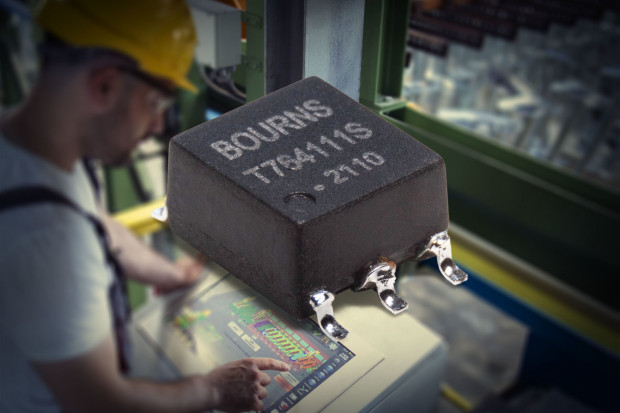

Oferta transformatorów izolacyjnych firmy Bourns powiększyła się o serię transformatorów niskoprofilowych PAD00x-T764, zaprojektowanych do zastosowań w interfejsach CAN, RS-485/422/232, SPI i I²C. Elementy te wyróżniają się bardzo małą grubością, wynoszącą 0,4 mm. Zapewniają izolację do 3100 VAC (1 mA, 2 s). Konstrukcja oparta na rdzeniu toroidalnym zapewnia duży współczynnik sprzężenia.
Transformatory PAD00x-T764 są kompatybilne transformatorami SN6501 i SN6506B firmy Texas Instruments, MAX253 i MAX845 (Maxim), ADM2485 (Analog Devices) oraz odpowiednikami innych producentów. Pracują z napięciem wejściowym od 3,3 do 5 V, napięciem wyjściowym od 3,3 do 10 V i maksymalnym prądem wyjściowym 350 mA. Są przystosowane do pracy w zakresie temperatury otoczenia od -40 do +125°C. Występują w czterech wersjach o przekładni od 1:1,1 do 1:2.
|
|
Indukcyjność uzwojenia pierwotnego |
Przekładnia |
Maks. szybkość narastania napięcia |
DCR, uzw. pierwotne (maks.) |
DCR, uzw. wtórne (maks.) |
Napięcie izolacji |
|
PAD001-T764117S |
475 µH |
1:1,7 |
11 V/µs |
650 mΩ |
900 |
3100 V rms |
|
PAD001-T764120S |
1:2 |
1000 |
||||
|
PAD002-T764111S |
1:1,1 |
700 |
||||
|
PAD002-T764113S |
1:1,3 |
800 |
