Kondensatory do filtrów harmonicznych z obustronnym zabezpieczeniem ciśnieniowym

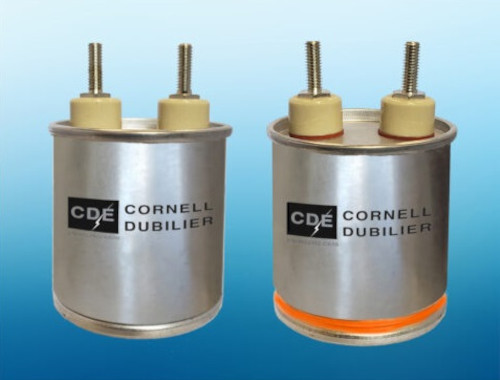

Cornell Dubilier prezentuje nową serię wysokoprądowych kondensatorów PCD do filtrów harmonicznych, wyposażonych w podwójne zabezpieczenie ciśnieniowe: po jednym na każdym końcu kondensatora. Podobne kondensatory tej kategorii zawierają pojedyncze zabezpieczenie ciśnieniowe umieszczone pod górną pokrywą, wymagające montowania kondensatora od spodu.

Dzięki dodaniu dolnego zabezpieczenia ciśnieniowego, zaciski kondensatorów PCD można teraz mocować również do sztywnych szyn zbiorczych, umożliwiając aktywację dolnego zabezpieczenia po zapewnieniu odpowiedniego dystansu (min. 12,7 mm) od dolnej powierzchni obudowy. Po aktywowaniu, dolne zabezpieczenie odkształca się na zewnątrz, powodując mechaniczne przerwanie obwodu prądowego kondensatora i odłączenie go od sieci.

Kondensatory PCD są obecnie produkowane w kilkunastu wariantach o napięciach znamionowych 240, 480 i 600 V rms oraz o pojemności od 20 do 125 µF. Charakteryzują się żywotnością 60 tys. godzin przy napięciu znamionowym i w temperaturze znamionowej. Przeszły 1000-godzinny test niezwodnościowy 85°C/85% RH przy napięciu równym 1,25x wartości znamionowej.

Ważniejsze dane techniczne:

• zakres pojemności: 20...125 μF,
• tolerancja: ±10%, ±5% (standard), ±6, ±3%,
• napięcie znamionowe: 240, 480, 600 V rms,
• prąd znamionowy: 85 A,
• maksymalny prąd zwarciowy: 10 kA (zgodnie z UL810),
• dopuszczalne napięcie pracy: 110% napięcia znamionowego,
• dopuszczalny prąd pracy: 135% prądu znamionowego,
• zakres temperatury pracy: od -40 do +70°C,
• żywotność: 60 tys. godzin,
• wymiary: od Ø63,5 x 99 mm do Ø88 x 161 mm.
