Grubowarstwowe rezystory bocznikowe o mocy znamionowej 4 W i małym współczynniku TCR

Firma Rohm opracowała nową serię grubowarstwowych rezystorów bocznikowych o mocy znamionowej 4 W, mogących znaleźć zastosowanie w aplikacjach konsumenckich i przemysłowych. Zazwyczaj tego typu elementy są stosowane do pomiaru natężenia prądu w układach zabezpieczenia akumulatorów i układach napędowych.

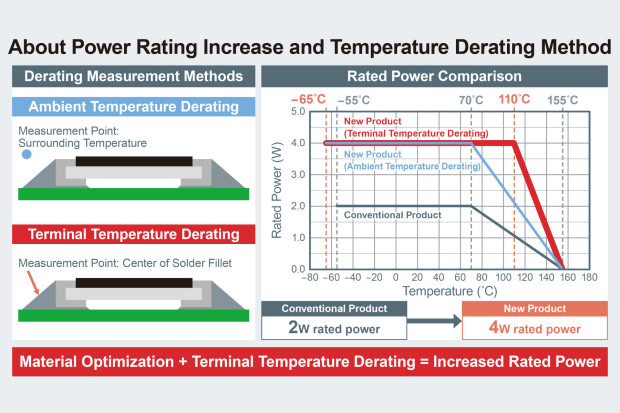

Rezystory serii LTR100L charakteryzują się największą mocą znamionową spośród wszystkich wcześniejszych wersji zamykanych w obudowach rozmiaru 3264 (3,2 x 6,4 mm). Optymalizacja ich struktury wewnętrznej pozwoliła uzyskać najmniejszy wśród innych podobnych rezystorów współczynnik TCR (<300 ppm/°C dla wersji 10 mΩ), co w konsekwencji zapewnia dużą dokładność pomiaru i niezawodność.

Obecnie rezystory LTR100L występują w wariantach o rezystancji: 10, 47 i 91 mΩ. Są dostępne w ofercie Digi-Key, Mouser i Farnell w cenach hurtowych od 1,57 USD. Ze strony internetowej Rohm można pobrać modele do symulacji termicznej i noty aplikacyjne.
