Miniaturowe półekranowane cewki drutowe o dużej dobroci

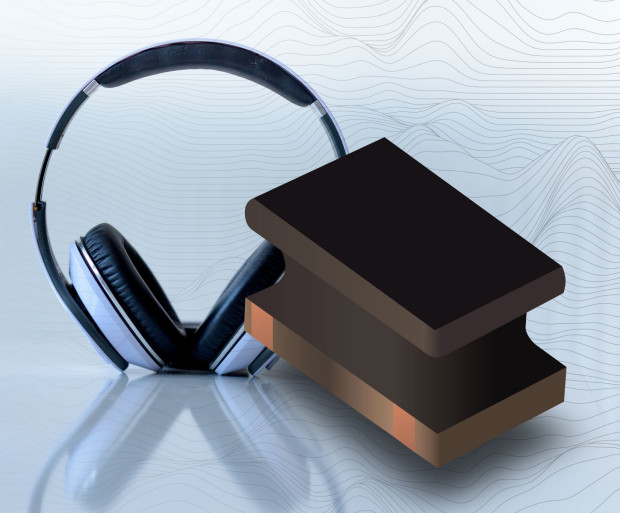

Do oferty elementów indukcyjnych firmy Bourns weszła nowa seria półekranowanych cewek drutowych SRN2012T o dużej dobroci. Zostały one zaprojektowane do zastosowań na liniach zasilania i w układach przetwarzania sygnałów w.cz. (układy rezonansowe i odsprzęgające, filtry szumów) urządzeń mobilnych, napędów HDD, modemów i urządzeń audio. Charakteryzują się dużą indukcyjnością, małą rezystancją uzwojenia i dużą częstotliwością rezonansu własnego. Są przystosowane do pracy w szerokim zakresie temperatury otoczenia od -40 do +125°C.

Nałożona na uzwojenie powłoka magnetyczno-epoksydowa zapewnia mniejszą emisję elektromagnetycznej od cewek nieekranowanych. Ponadto, drutowa konstrukcja pozwoliła uzyskać małą rezystancję (od 0,085 Ω) i współczynnik dobroci rzędu 13...15 w zależności od wersji. Duża dobroć zapewnia dużą impedancję przy rezonansie w układach LC oraz małe straty przy pracy w zakresie w.cz. Z kolei duża częstotliwość rezonansu własnego (do 208 MHz) zapewnia stałą indukcyjność w szerokim paśmie pracy.

Cewki SRN2012T są obecnie produkowane w 7 wersjach o indukcyjności od 1,0 do 22 µH i prądzie znamionowym od 340 do 1300 mA.
