Ekranowane transformatory chipowe do aplikacji Gigabit Ethernet/PoE+
Bourns prezentuje dwie nowe serie ekranowanych transformatorów chipowych do aplikacji Gigabit Ethernet/PoE+, zdatnych do pracy w przemysłowym zakresie temperatury otoczenia od -40 do +85°C. Są to komponenty niskoprofilowe, dające dużą elastyczność w projektowaniu połączeń na płytkach drukowanych w porównaniu z tradycyjnymi odpowiednikami. Mogą pracować w systemach o przepustowości do 10 Gbps z obsługą PoE+, umożliwiając przewodzenie prądów o natężeniu do 700 mA. Zapewniają izolację do 1500 VAC/60 s i są w stanie wytrzymać impulsy przepięciowe do 2400 V (1,2/50 μs). Cechy te pozwalają na zastosowania w szybkich instalacjach telekomunikacyjnych i sieciowych.

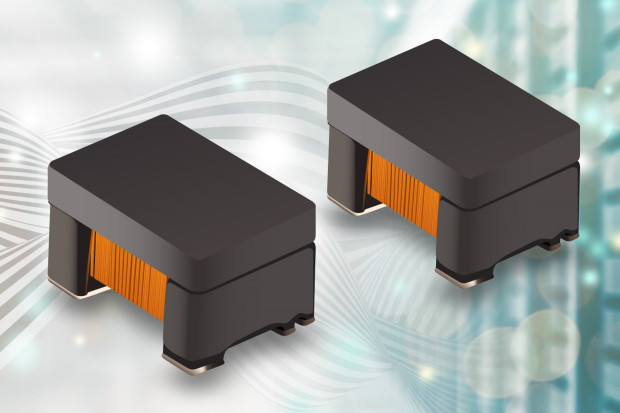

Transformatory SM453230-231N7YP i SM453230-121N7YP różnią się indukcyjnością uzwojeń i stratami wtrąconymi. Pierwszy z nich jest polecany do instalacji 1, 2,5 i 5 GbE, a drugi do instalacji 10 GbE. Do współpracy z nimi firma Bourns proponuje cewki chipowe skompensowane prądowo, odpowiednio SRF2012A-801Y i SRF2012-900YA. Oba transformatory zawierają uzwojenia nawinięte na rdzeniu bębnowym i płytkę ferrytową, mającą emulować krótką ścieżkę magnetyczną rdzenia toroidalnego. Centralny odczep umożliwia pracę z tłumieniem zaburzeń sumacyjnych, nawet bez zewnętrznego filtra.
