Dławiki skompensowane prądowo do instalacji oświetleniowych z diodami LED
Schaffner powiększa ofertę podzespołów indukcyjnych o dwie nowe serie dławików skompensowanych prądowo, zaprojektowanych specjalnie do tłumienia zaburzeń elektromagnetycznych w instalacjach oświetleniowych z diodami LED. Dzięki odpowiedniemu dopasowaniu indukcyjności w trybie sumacyjnym i różnicowym, pozwalają one zaoszczędzić koszty i przestrzeń na płytce drukowanej, dzięki możliwości wykorzystania tylko jednego komponentu. Charakteryzują się dużą niezawodnością (13 milionów godzin MTBF) i dużym dopuszczalnym napięciem pracy. Są dostępne w 18 wariantach o prądzie znamionowym od 0,2 do 2 A.

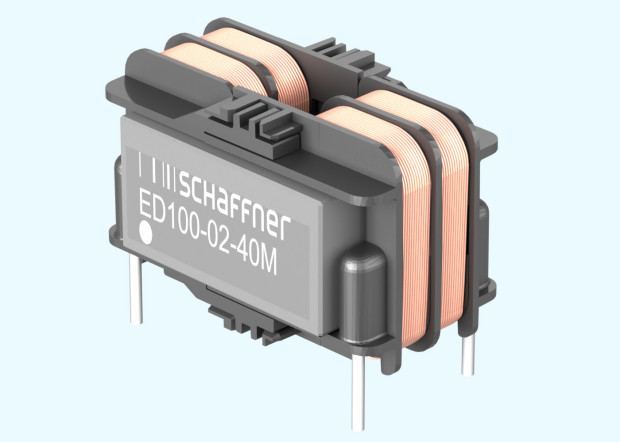

Cewki serii ED100 i ED101 charakteryzują się identycznymi gabarytami i identycznym rozkładem wyprowadzeń oraz oferują jednakową indukcyjność sumacyjną, wynoszącą 3...40 mH w zależności od modelu. Cewki serii ED101, zapewniające od 2x do 3x większą indukcyjność w trybie różnicowym od ED100, są polecane do bardziej wymagających zastosowań.
Ważniejsze parametry:
- dopuszczalne napięcie pracy: 300 VAC,
- prąd znamionowy: 0,2...2 A,
- indukcyjność sumacyjna: 3...40 mH,
- indukcyjność różnicowa: 0,1...3,1 mH,
- zakres rezystancji DC: 0,2...10 Ω,
- droga upływu: >3 mm,
- odstęp izolacyjny: >2,5 mm,
- zakres temperatury pracy: od -40 do 125°C,
- wymiary: 24,0 x 15,3 x 14,3 mm.
