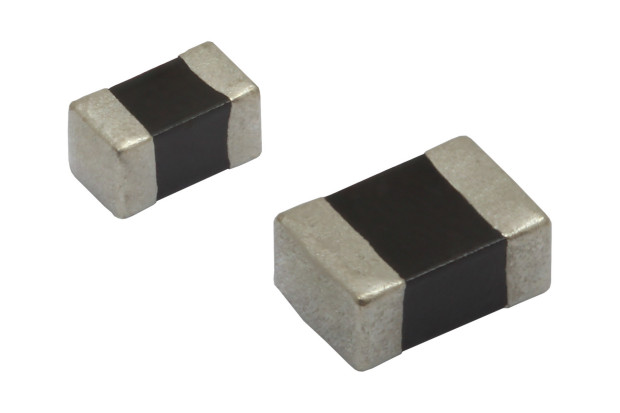

Termistory NTC rozmiaru 0603 i 0805 w wersjach o nowych wartościach rezystancji
Vishay Intertechnology, Inc.
Vishay Intertechnology powiększa ofertę termistorów NTC klasy motoryzacyjnej, zamykanych w obudowach rozmiaru 0603 i 0805 (serie NTCS0603E3.....T i NTCS0805E3.....T) o nowe wersje o mniejszych wartościach rezystancji (R25). Do wcześniejszych termistorów 5 kΩ, przeznaczonych do modułów IGBT i MOSFET stosowanych w autach o napędzie elektrycznym i hybrydowym, dołączają obecnie modele o rezystancji z zakresu od 1 kΩ.
Są to termistory z kwalifikacją AEC-Q200, charakteryzujące się tolerancją R25 i B25/85 wynoszącą od 1%, zapewniające precyzyjny pomiar temperatury w zakresie od -40 do +150°C. Są mniejsze i łatwiejsze w montażu od rezystorów MELF oraz zapewniają większą wytrzymałość na wyginanie. Poza aplikacjami motoryzacyjnymi, mogą też znaleźć zastosowanie w modułach LED, pakietach akumulatorowych, falownikach instalacji fotowoltaicznych i elektrowni wiatrowych oraz w urządzeniach biurowych. Nadają się do lutowania przepływowego i na fali.
|
NTCS0603E3.....T |
NTCS0805E3.....T |
|
|
Rozmiar obudowy |
0603 |
0805 |
|
Rezystancja (R25) |
1...100 kΩ |
1...680 kΩ |
|
|Tolerancja (R25) |
±1%; ±2%; ±3%; ±5% |
|
|
B25/85 |
3170...4100 K |
3370...4125 K |
|
Tolerancja (B25/85) |
±1% |
±1%; ±3% |
|
Maks. moc rozpraszana |
125 mW |
210 mW |
|
Zakres temp. pracy |
-40...+150°C |
|
|
TCR |
od -7 %K @ -40°C do -2 %K @ +150°C |
od -6 %K @ -40°C do -2 %K @ +150°C |
