Przełączniki Halla z izolowanym wyjściem przekaźnikowym do monitorowania poziomu cieczy

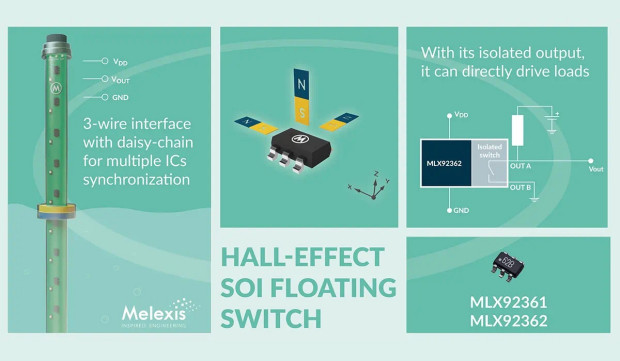

Przełączniki Halla MLX92362 i MLX92361 firmy Melexis zostały zaprojektowane do zastosowań jako zamienniki przekaźników kontaktronowych, m.in. w systemach monitorowania poziomu cieczy. Są to miniaturowe układy, zamykane w obudowach TSOT-6L o wymiarach 3 x 3 x 1 mm, realizujące pomiar natężenia pola magnetycznego w dowolnej płaszczyźnie. Różnią się sposobem programowania wartości progowej pola i współczynnika temperaturowego: fabrycznie (MLX92361) lub po zamontowaniu w aplikacji docelowej (MLX92362). Wyjście przełączające obu układów charakteryzuje się obciążalnością prądową 100 mA i jest odizolowane od pozostałych bloków wewnętrznych, dzięki czemu może być podłączone do potencjałów powyżej wartości na linii V_DD lub poniżej wartości na linii GND.

MLX92362 i MLX92361 zawierają zabezpieczenie termiczne i podnapięciowe. Są zdatne do pracy w zakresie temperatury otoczenia od -40 do +150°C. Ich zakres napięcia zasilania wynosi od 4,5 do 28 V, a typowy pobór prądu to 180 µA. Zaletą w stosunku do przekaźników są mniejsze wymiary oraz brak elementów ruchomych, zapewniający dłuższy czas bezawaryjnej pracy. Istnieje możliwość synchronizowania pracy kilku przełączników za pomocą linii SYNC.
