Czujnik kierunku/prędkości obrotowej z podwójnym wyjściem różnicowym

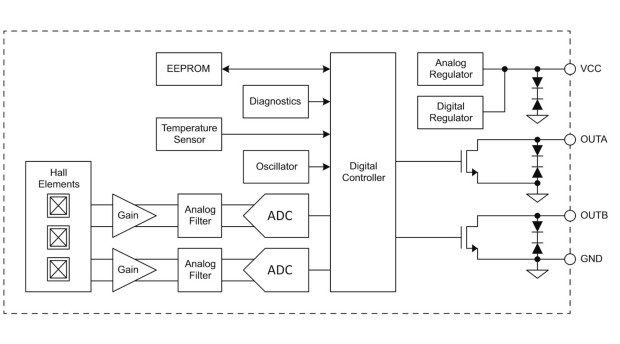

A17502 to czujnik Halla do pomiaru położenia obrotowego magnetycznej tarczy kodowej silników w zastosowaniach motoryzacyjnych i przemysłowych. Trzy wewnętrzne elementy Halla tworzą dwa niezależne kanały różnicowe. Sygnały wyjściowe są wykorzystywane do generowania danych umożliwiających monitorowanie kierunku i prędkości obrotowej. Wcześniej są one przetwarzane przez obwody cyfrowe i algorytmy do eliminacji zewnętrznych zaburzeń elektromagnetycznych oraz fałszywych przejść, spowodowanych wibracjami silnika podczas rozruchu i w zakresie małych prędkości obrotowych.

Układ charakteryzuje się częstotliwością przełączania do 40 kHz. Może pracować w temperaturze otoczenia od -40 do +160°C. Jest zamykany w obudowie SIP-4. Jego zakres zastosowań obejmuje m.in. aplikacje motoryzacyjne, wymagające zapewnienia bezpieczeństwa funkcjonalnego na poziomie ASIL B(D), zgodnie z wymogami ISO 26262.
