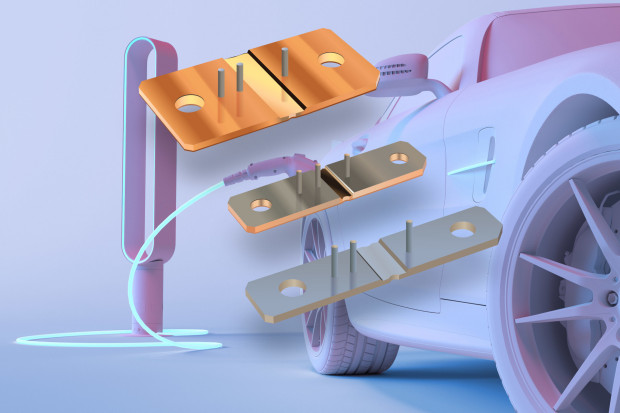

Rezystory bocznikowe Bourns serii CSM2F w nowych wersjach do pomiaru 4-punktowego

Bourns powiększa ofertę rezystorów bocznikowych serii CSM2F o nowe wersje przystosowane do pomiaru 4-punktowego. W odróżnieniu od wcześniejszych, zostały one wyposażone w metalowe, nitowane kołki do precyzyjnego pomiaru spadku napięcia na elemencie oporowym. Nadają się do pracy w szerokim zakresie temperatury od -40 do +170°C.

W ramach nowej oferty produkowane są wersje o rezystancji 50, 100 i 200 µΩ (±5%), charakteryzujące się mocą znamionową 36 W i indukcyjnością resztkową <12 nH. Element oporowy został wykonany ze stopu metalu o bardzo małym współczynniku EMF, wynoszącym zaledwie 0,25 µV/K.

Rezystory serii CSM2F występują w czterech wariantach wymiarowych (metrycznych): 6918, 8518, 7036 i 8536. Mogą zawierać 2 lub 3 dodatkowe kołki. Trzeci kołek jest podłączany do uziemienia. Taka konstrukcja pozwala zmniejszyć błędy pomiaru poprzez przeniesienie prądu do uziemienia osobną ścieżką z obwodu pomiarowego.
