Wysokoprądowe cewki chipowe o temperaturze pracy do +150°C

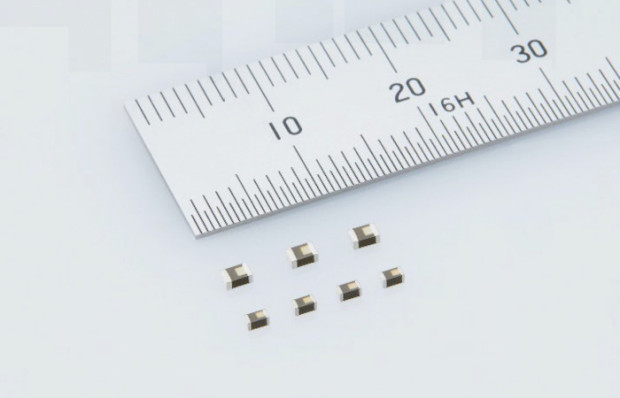

Wysokoprądowe cewki chipowe serii LCCNF1608KKTR24MAD firmy Taiyo Yuden zostały zaprojektowane specjalnie do zastosowań w motoryzacji. Uzyskały kwalifikację AEC-Q200, potwierdzającą ich dużą niezawodność w ciężkich warunkach pracy. Oferta obejmuje 7 wersji o indukcyjności od 0,24 do 1,0 µH i prądzie znamionowym od 2,7 do 5,4 A. Wśród nich dostępne są warianty zamykane w obudowach rozmiaru 1,6 x 0,8 x 0,1 mm i 2,0 x 1,25 x 1,0 mm.
Cewki serii LCCNF1608KKTR24MAD charakteryzują się rezystancją DC od 20 do 85 mΩ. Są przystosowane do pracy w zakresie temperatury otoczenia od -55 do +150°C, szerszym niż w przypadku wcześniejszych wersji LCCNF1608KKTR24MA (-40...+125°C).
|
|
Wymiary |
Indukcyjność (±20%) |
Prąd nasycenia (dla L<30%) |
Prąd znamionowy (dla ∆T>40°C) |
Rezystancja DC |
|
LCCNF1608KKTR24MAD |
1,6 x 0,8 x 1,0 mm |
0,24 µH |
3,2 A |
3,8 A |
35 mΩ |
|
LCCNF1608KKTR33MAD |
0,33 µH |
2,8 A |
3,3 A |
46 mΩ |
|
|
LCCNF1608KKTR47MAD |
0,47 µH |
2,6 A |
3,0 A |
65 mΩ |
|
|
LCCNF2012KKTR24MAD |
2,0 x 1,25 x 1,0 mm |
0,24 µH |
4,8 A |
5,4 A |
20 mΩ |
|
LCCNF2012KKTR33MAD |
0,33 µH |
4,4 A |
4,5 A |
30 mΩ |
|
|
LCCNF2012KKTR47MAD |
0,47 µH |
3,8 A |
3,8 A |
41 mΩ |
|
|
LCCNF2012KKT1R0MAD |
1,00 µH |
2,7 A |
2,7 A |
85 mΩ |
