Precyzyjne wzmacniacze mikrofalowe na pasmo 0,5...18 GHz z kompensacją temperatury

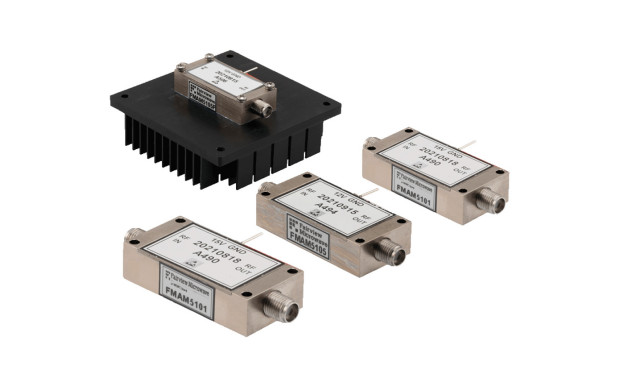

Fairview Microwave, oddział Infinite Electronics, dodaje do oferty komponentów mikrofalowych serię czterech wzmacniaczy z kompensacją temperatury, pokrywających zakres częstotliwości od 0,5 do 18 GHz. Ich zastosowania obejmują głównie aplikacje wojskowe i komunikacyjne oraz aparaturę pomiarową. Wzmacniacze serii FMAM510x zostały zrealizowane w procesie GaAs FET z wewnętrzną diodą PIN do kompensacji termicznej. Charakteryzują się wzmocnieniem minimum 35 dB w całym zakresie dopuszczalnej temperatury otoczenia od -55 do +85°C. Są zamykane w obudowach o wymiarach 41,15 x 20,32 x 10,16 mm z portami sygnałowymi SMA. Mogą pracować z napięciem zasilania od 12 do 15 VDC przy poborze prądu 350...550 mA. Spełniają wymogi militarnej normy MIL-STD-202F w zakresie odporności na wilgoć, udary i wibracje.
|
|
FMAM5101 |
FMAM5104 |
FMAM5105 |
FMAM5106 |
|
Pasmo |
0,5...4 GHz |
2...8 GHz |
4...12 GHz |
2...18 GHz |
|
P1dB |
typ. 21 dBm |
typ. 22 dBm |
typ. 22 dBm |
typ. 22 dBm |
|
Wzmocnienie |
min. 35 dB, typ. 47 dB |
min. 35 dB, typ. 40 dB |
min. 35 dB, typ. 40 dB |
min. 35 dB, typ. 39 dB |
|
Współczynnik szumów |
typ. 4 dB, maks. 4,5 dB |
typ. 4,5 dB, maks. 5 dB |
typ. 3,5 dB, maks. 5 dB |
typ. 5,5 dB, maks. 8 dB |
|
VSWR (wejście) |
typ. 1,4:1, maks. 2:1 |
typ. 1,4:1, maks. 2:1 |
typ. 1,4:1, maks. 2:1 |
typ. 1,8:1, maks. 2,2:1 |
|
VSWR (wyjście) |
typ. 1,4:1, maks. 2,1:1 |
typ. 1,4:1, maks. 2:1 |
typ. 1,4:1, maks. 2:1 |
typ. 2:1, maks. 2,2:1 |
|
Zafalowania charakterystyki |
maks. ±1,75 dB |
maks. ±1,5 dB |
typ. ±1 dB, maks. ±1,75 dB |
typ. ±1,5 dB, maks. ±2,5 dB |
