Kondensatory DC link do pracy z dużą częstotliwością przełączania

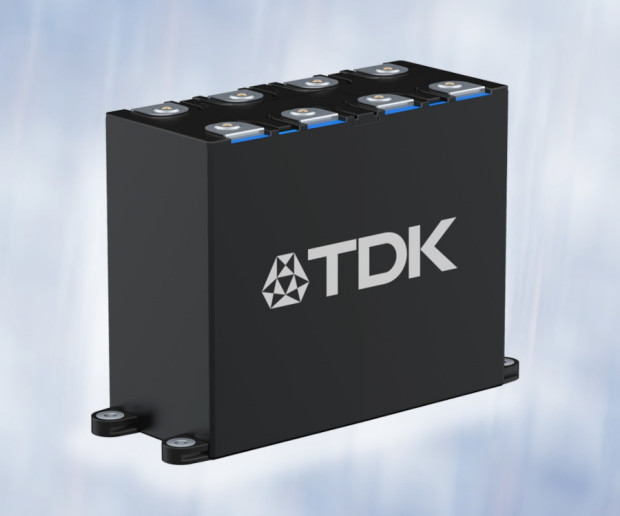

ModCap HF to nowy kondensator DC link opracowany przez TDK, wyróżniający się możliwością pracy z bardzo dużą częstotliwością przełączania. Do oferty firmy wchodzi 6 wariantów, produkowanych w ramach serii B25647Ax, których pojemność wynosi od 640 do 1850 µF, a napięcie znamionowe od 900 do 1600 V. Mogą one pracować z prądem przewodzenia od 160 A do 210 A w temperaturze do 90°C.

Dzięki bardzo małej indukcyjności ESL, wynoszącej od 8 nH i płaskiemu przebiegowi charakterystyki ESR w funkcji częstotliwości, kondensatory ModCap HF wykazują bardzo małe straty również w zakresie w.cz. Producent poleca je szczególnie do zastosowań w falownikach realizowanych z wykorzystaniem szybkich tranzystorów SiC. Dzięki bardzo małej indukcyjności wewnętrznej (8 nH), skutecznie zapobiegają one pojawianiu się oscylacji napięcia podczas wyłączania prądu, eliminując konieczność stosowania kondensatorów do tłumienia impulsów przepięciowych.

W odróżnieniu od kondensatorów produkowanych w konwencjonalnych obudowach cylindrycznych, kondensatory ModCap HF są zamykane w obudowach prostopadłościennych o wymiarach 205 x 90 x 170 mm, lepiej nadających się do montażu w nowej generacji modułów zasilających, pozwalając zmniejszyć ich gabaryty i zwiększyć gęstość mocy. Zastosowane do ich produkcji materiały są w pełni kompatybilne z wymogami norm bezpieczeństwa pożarowego EN 45545-2 HL3 R23 i UL94 V-0. Typowe zastosowania obejmują konwertery stosowane w kolejnictwie, systemach energii odnawialnej i przemyśle, pracujące z dużą częstotliwością przełączania.
