Przemysłowy czujnik wilgotności o błędzie pomiaru 2,5 %RH z wyjściem analogowym

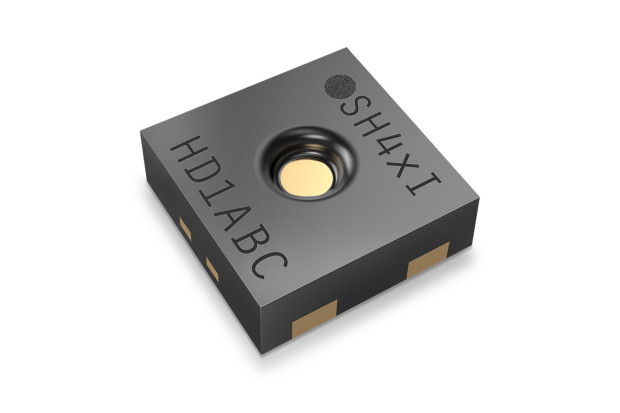

SHT40I-Analog to najnowszy czujnik wilgotności z oferty firmy Sensirion, wyposażony w wyjście analogowe. Stanowi on rozszerzenie rodziny podobnych czujników SHT4xI z wyjściem cyfrowym i został zaprojektowany do zastosowań wszędzie tam, gdzie ze względu na silne zaburzenia elektromagnetyczne, stosowanie czujników z wyjściem cyfrowym jest niemożliwe. Może pracować w zakresie dopuszczalnej temperatury otoczenia od -40 do +125°C.
Układ jest zamykany w obudowie SMD o wymiarach 1,5 x 1,5 x 0,5 mm. Oferuje pełen zakres pomiaru wilgotności od 0 do 100 %RH i dokładność ±2,5 %RH. Mierzy też temperaturę z dokładnością ±0,3°C. Czas odpowiedzi przy pomiarze wilgotności i temperatury wynosi odpowiednio 4 s i 2 s (τ63%). Czujnik pracuje z napięciem zasilania VDD od 4,5 do 5,5 V, pobierając średnio 520 µA prądu. Zakres zmienności napięcia na wyjściu analogowym wynosi 10...90% VDD.
|
|
Pomiar temperatury |
Pomiar wilgotności |
|
Zakres pomiaru |
od -40 do +125°C |
0...100 %RH |
|
Dokładność |
typ. ±0,3°C |
±2,5 %RH |
|
Powtarzalność |
typ. 0,1°C |
typ. 0,5 %RH |
|
Rozdzielczość |
0,01°C |
0,01 %RH |
|
Czas odpowiedzi (τ63%) |
2 s |
4 s |
|
Czułość |
23 mV/°C |
40 mV/%RH |
|
Dryft długoterminowy |
<0,03 °C/rok |
<0,2 %RH/rok |
