Resetowalne bezpieczniki SMD do aplikacji wysokonapięciowych

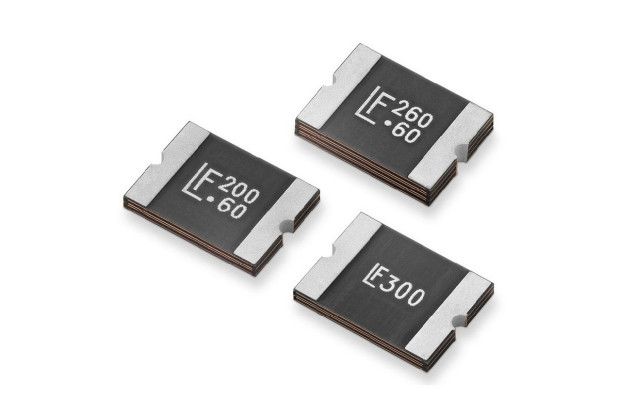

Littelfuse dodaje do oferty resetowalnych bezpieczników PPTC (Polymeric Positive Temperature Coefficient) nowe wersje do układów wysokonapięciowych, zamykane w obudowach SMD rozmiaru 3425 (8,7 x 6,3 mm). Bezpieczniki serii 3425L, stanowiące rozszerzenie rodziny PolySwitch, realizują zabezpieczenie nadprądowe w układach o napięciu roboczym do 60 V. Mogą być stosowane w elektronarzędziach, motoryzacji, sprzęcie komputerowym, robotyce oraz w centrach danych i systemach telekomunikacyjnych, gdzie realizują m.in. zabezpieczenie portów IEEE 1394 i Ethernet IEEE 802.3 af. Nadają się do montażu przy wykorzystaniu standardowych automatów pick-and-place. Są przystosowane do pracy w temperaturze otoczenia od -40 do +85°C. Zapewniają odporność na udary termiczne i rozpuszczalniki, zgodnie z wymogami normy MIL–STD–202 oraz na wibracje, zgodnie z MIL–STD–883C.
IHold |
ITRIP |
Napięcie robocze |
Imaks. |
Rmin. |
R1maks. |
Maks. czas zadziałania (dla 8 A) |
Pd |
|
3425L200/60 |
2 A |
4 A |
60 V |
20 A |
0,04 Ω |
0,2 Ω |
10 s |
2,5 W |
3425L260/60 |
2,6 A |
5,2 A |
60 V |
20 A |
0,02 Ω |
0,12 Ω |
10 s |
2,5 W |
3425L300/36 |
3 A |
6 A |
36 V |
20 A |
0,01 Ω |
0,06 Ω |
20 s |
2,5 W |
