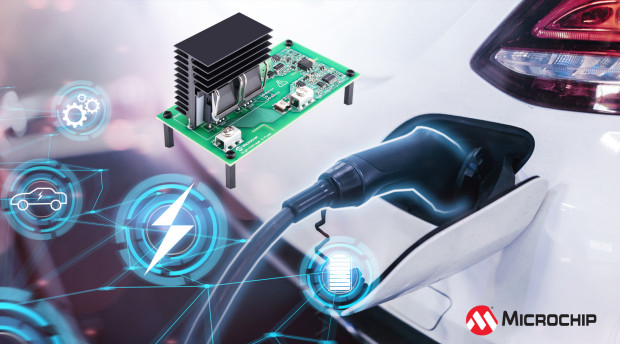

Zestaw bezpieczników elektronicznych E-Fuse Demonstrator Board do elektroniki motoryzacyjnej
Podsystemy elektryczne wysokiego napięcia w pojazdach elektrycznych wymagają mechanizmu chroniącego obciążenie i układ dystrybucji napięcia przed przeciążeniem. Aby zapewnić projektantom niezawodny system ochrony obwodów wysokonapięciowych, firma Microchip zaprojektowała zestaw bezpieczników elektronicznych E-Fuse Demonstrator Board, wyprodukowany w technologii SiC i dostępny w sześciu wariantach do instalacji 400...800V o prądzie roboczym do 30 A.
E-Fuse Demonstrator może wykrywać i przerywać prądy zwarciowe w ciągu mikrosekund, od 100x do 500x szybciej niż tradycyjne zabezpieczenia mechaniczne. Krótki czas reakcji pozwala ograniczyć szczytowy prąd zwarciowy z dziesiątek kiloamperów do setek amperów, redukując ryzyko wystąpienia usterki prowadzącej do poważnej awarii. Półprzewodnikowa konstrukcja E-Fuse zwiększa również żywotność układu zabezpieczającego ze względu na brak wyładowań łukowych, odbijania styków oraz brak degradacji parametrów wskutek wstrząsów mechanicznych. Interfejs LIN umożliwia konfigurowanie charakterystyki wyzwalania nadprądowego bez konieczności modyfikacji komponentów sprzętowych, a także raportuje stan diagnostyczny.
E-Fuse Demonstrator został zrealizowany na bazie produkowanych przez Microchip tranzystorów SiC MOSFET oraz mikrokontrolerów PIC z peryferiami niezależnymi od jednostki obliczeniowej (CIP), kwalifikowanymi dla branży motoryzacyjnej. Pozwala ograniczyć liczbę podzespołów oraz zwiększyć niezawodność w porównaniu z równoważnymi obwodami, opartymi na komponentach dyskretnych.
Płytki demonstracyjne E-Fuse są obsługiwane przez środowisko MPLAB X IDE, umożliwiające szybkie tworzenie i debugowanie oprogramowania. Z kolei narzędzie programistyczne LIN Serial Analyzer umożliwia łatwe wysyłanie i odbieranie komunikatów pomiędzy komputerem i płytką demonstracyjną.
