Rezystor grubowarstwowy dużej mocy z opcjonalnym termistorem NTC i chłodzeniem PC-TIM

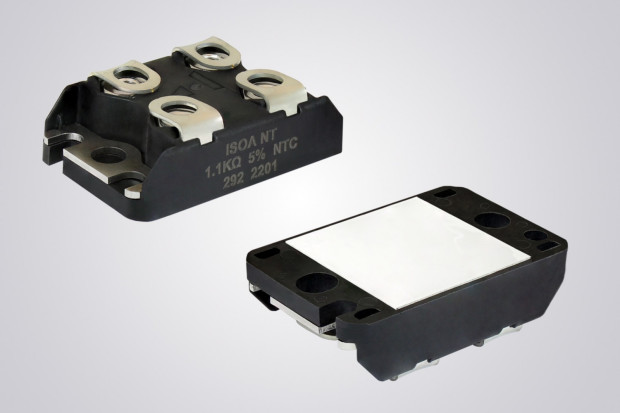

Oferta rezystorów dużej mocy firmy Vishay powiększyła się o nowy model ISOA100xxxx, mogący być wyposażony z opcjonalny termistor NTC i/lub opcjonalną warstwę zmiennofazowego materiału przewodzącego PC-TIM (Phase Change Thermal Interface Material), zwiększającego szybkość odprowadzania ciepła do podłoża. Jest to rezystor z kwalifikacją AEC-Q200, zamykany w niskoprofilowej obudowie SOT-227 o wymiarach 38,2 x 25,0 x 12,0 mm. Zapewnia odporność na duże impulsy energetyczne do 110 J @ 0,1 s. Przeszedł testy wielokrotnych narażeń impulsowych (230 J @ 670 ms, 3000 cykli oraz 350 J @ 1060 ms, 5000 cykli). Może rozpraszać maksymalną moc 120 W przy temperaturze obudowy do +85°C.

ISOA100xxxx jest produkowany na zakres rezystancji od 0,47 Ω do 1 MΩ w wersjach o tolerancji ±5% i ±10%. Występuje w wersjach o współczynniku TCR równym ±100 ppm/K, ±150 ppm/K i ±300 ppm/K. Charakteryzuje się napięciem roboczym 1500 V, zakresem temperatury pracy od -55 do +150°C i wytrzymałością dielektryczną 4000 V rms.
