Wysokoprądowe, ekranowane cewki z kwalifikacją AEC-Q200
Firma Bourns powiększa ofertę podzespołów pasywnych z kwalifikacją AEC-Q200 o cztery serie wysokoprądowych cewek indukcyjnych, zamykanych w ekranowanych obudowach z rdzeniami ze sproszkowanego metalu. Charakteryzują się one dużym prądem nasycenia, szerokimi wyprowadzeniami, zapewniającymi dużą wytrzymałość mechaniczną, szerokim zakresem temperatury pracy od -55 do +165°C oraz dużą odpornością na wibracje (typ. 15 g, maks. 30 g). Ich zaletą jest też mały przydźwięk akustyczny.

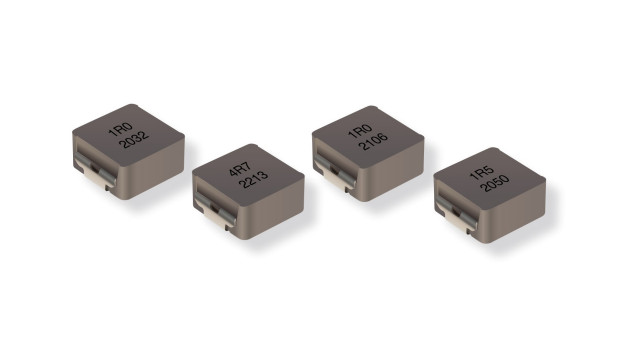

Cewki serii SRP1050WA, SRP5030WA, SRP6030WA i SRP7050WA są zamykane w obudowach SMD o wymiarach od 5,5 x 5,5 x 2,8 mm do 11 x 10 x 5,1 mm. Ich zakres indukcyjności wynosi od 1,0 do 100 µH, a zakres prądów znamionowych od 2,2 do 30 A.
|
|
Wymiary |
Indukcyjność |
Prąd znamionowy |
Prąd nasycenia |
|
SRP1050WA |
11 x 10 x 5,1 mm |
1,0...100 μH |
2,7...30 A |
4...37 A |
|
SRP5030WA |
5,5 x 5,25 x 2,8 mm |
0,68...22 μH |
2,2...12 A |
2...11,7 A |
|
SRP6030WA |
7,1 x 6,6 x 2,8 mm |
0,47 - 22 μH |
2,9...19 A |
3...19 A |
|
SRP7050WA |
7,9 x 7,3 x 5,2 mm |
1,0...100 μH |
2,2...20 A |
2...23 A |
