Unipolarne jedno- i dwuwyjściowe przełączniki Halla do urządzeń przenośnych
Firma Diodes prezentuje dwie nowe serie miniaturowych, unipolarnych przełączników Halla, mogących znaleźć zastosowanie w urządzeniach przenośnych, m.in. do wykrywania podłączenia stacji dokującej oraz do sygnalizacji zamknięcia/otwarcia pokryw, drzwiczek i tacek na karty SIM i karty pamięci. Ich oferta obejmuje warianty jednowyjściowe serii AH138x oraz dwuwyjściowe serii AH139x. Wszystkie pracują z napięciem zasilania z zakresu od 1,6 do 5,5 V, umożliwiając komunikację z niskonapięciowymi mikrokontrolerami. Pobierają około 1,1 µA prądu zasilania przy 1,85 V. Ponadto, mogą być przełączane w tryb uśpienia, pozwalającym obniżyć pobór prądu do zaledwie 0,6 µA.
W przypadku przełączników dwuwyjściowych AH139x, bieguny N i S magnesu aktywują wyjścia OUTPUT1/OUTPUT2, natomiast warianty jednowyjściowe AH138x reagują na biegun S. Układ stabilizacji typu chopper zapewnia stabilne wartości progów przełączania przy fluktuacjach napięcia zasilającego oraz w całym zakresie dopuszczalnej temperatury pracy od -40 do +85°C. Odporność na wyładowania ESD wynosi min. 8 kV dla przełączników AH138x i 6 kV dla przełączników AH139x. Aby zminimalizować liczbę elementów współpracujących, w obu wariantach zastosowano wyjścia push-pull, niewymagające podłączania zewnętrznych rezystorów polaryzujących.

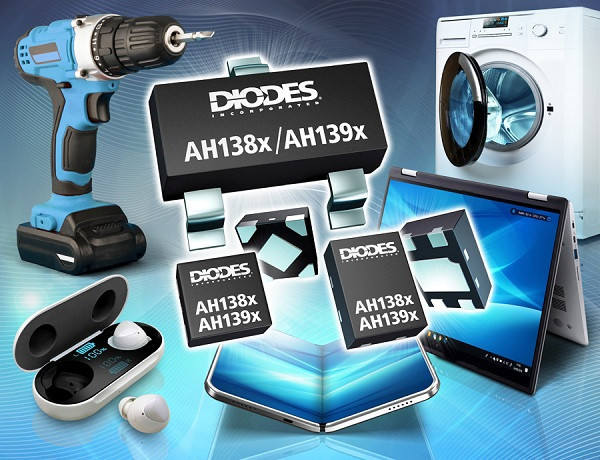

Przełączniki AH139x są zamykane w niskoprofilowych obudowach X2-DFN1010-4 i X2-DFN1410-4, natomiast przełączniki AH138x dodatkowo w obudowach SOT23.
|
Rodzaj wyjścia |
Napięcie zasilania |
Pobór prądu |
Odporność ESD |
Wyjście |
Bop |
Brp |
AH1381 |
push-pull |
1,6...5,5 V |
1,6 µA |
8 kV |
pojedyncze |
18 Gs |
11 Gs |
AH1382 |
pojedyncze |
30 Gs |
20 Gs |
||||
AH1383 |
pojedyncze |
45 Gs |
35 Gs |
||||
AH1391 |
6 kV |
Output 1 |
-25 Gs |
-20 Gs |
|||
Output 2 |
25 Gs |
20 Gs |
|||||
AH1392 |
Output 1 |
-30 Gs |
-20 Gs |
||||
Output 2 |
30 Gs |
20 Gs |
