Czujnik Halla do pomiaru przesunięcia i kąta w aplikacjach przemysłowych i motoryzacyjnych

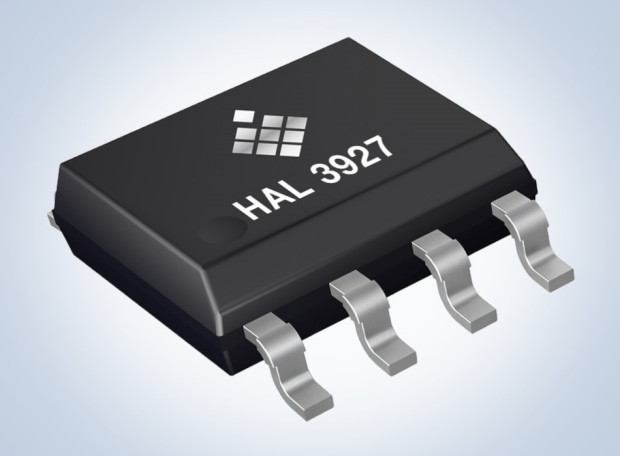

TDK Micronas powiększa ofertę czujników Halla o nowy model HAL 3927 o dużej rozdzielczości, zaprojektowany do precyzyjnego pomiaru przesunięcia i kąta w zastosowaniach przemysłowych i motoryzacyjnych. Zawiera on wyjście analogowe oraz interfejs SENT, zgodny ze specyfikacją SAE J2716 rev. 4. Ze względu na dużą dokładność i szerokie możliwości programowania, HAL 3927 doskonale nadaje się do pomiaru ruchu liniowego w skrzyniach biegów, pedałach sprzęgła, jako czujnik skoku silnika, do wykrywania poziomu cieczy oraz do pomiaru położenia cylindrów i zaworów. Jego precyzyjny, wewnętrzny czujnik temperatury umożliwia zastąpienie innych zewnętrznych czujników temperatury w systemie, jeśli aplikacja korzysta z interfejsu SENT.

HAL 3927 mierzy składowe indukcji magnetycznej BX, BY i BZ. Na bazie pomiaru dwóch z trzech składowych, wyznacza kąt w pełnym zakresie 360° i przesunięcie liniowe. Umożliwia arbitralne programowanie charakterystyki wyjściowej przez użytkownika, np. do celu linearyzacji. Najważniejsze parametry pracy, jak wzmocnienie, offset i punkt referencyjny, mogą być dostrajane do obwodu magnetycznego i zapisywane w wewnętrznej pamięci nieulotnej.
