Wysokonapięciowe rezystory do zaawansowanej aparatury medycznej

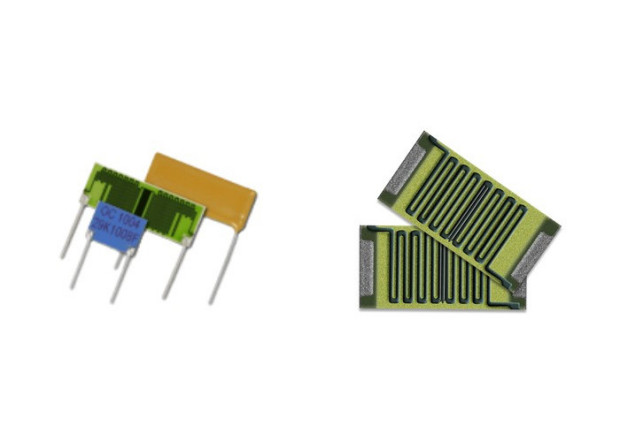

Exxelia Ohmcraft wprowadza na rynek 4 serie wysokonapięciowych rezystorów, przeznaczonych do zastosowań w zaawansowanym sprzęcie medycznym, między innymi w defibrylatorach i elektrokardiografach. W ramach serii HVC, SM, HVR i HVD dostępne są warianty o rezystancji do 4 TΩ, produkowane w opracowanym przez firmę procesie Micropen o dużej precyzji nadruku warstwy rezystancyjnej. Wykazują bardzo dobrą stabilność parametrów przy dużych napięciach i w obecności zewnętrznego pola magnetycznego. Charakteryzują się tolerancją już od 0,1%, współczynnikiem temperaturowym od 25 ppm/°C i zakresem dopuszczalnej temperatury pracy od -55 do +150°C.
|
HVC |
SM |
HVR |
HVD |
Napięcie robocze |
do 5000 V |
do 600 V |
do 40 kV |
do 40 kV |
Rezystancja |
10 kΩ...50 GΩ |
10 kΩ...50 GΩ |
100 kΩ...4 TΩ |
100 kΩ...2 TΩ |
TCR |
od 25 ppm/°C |
od 25 ppm/°C |
od 25 ppm/°C |
od 25 ppm/°C |
Tolerancja |
0,1%...20% |
0,1%...20% |
0,1%...20% |
od 0,1% |
VCR |
od 1 ppm/V |
od 1 ppm/V |
od 0,05 ppm/V |
od 0,05 ppm/V |
