Transformatory planarne do aplikacji PoE, zasilaczy i systemów oświetleniowych

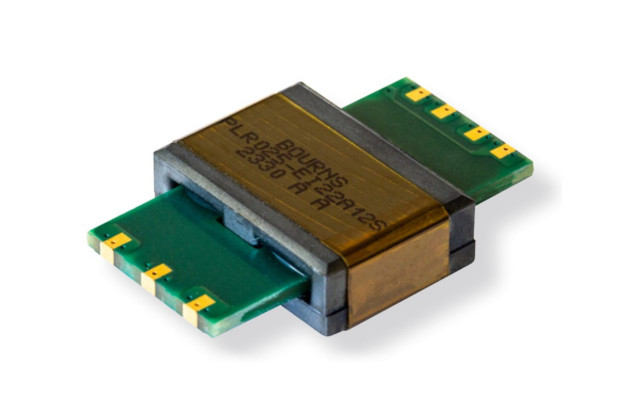

Bourns wprowadza na rynek dwa transformatory planarne serii PLR, zaprojektowane do zastosowań w konwerterach DC-DC o topologii forward w zasilaczach impulsowych, systemach oświetleniowych i aplikacjach PoE o mocy wyjściowej do 25 W. Są one przystosowane do montażu SMT. Charakteryzują się wymiarami 34 x 23 x 7 mm. Występują w wersjach z uzwojeniem wyjściowym 5 V/5 A (model PLR025-EI22A05S) i 12 V/2,1 A (PLR025-EI22A12S). Uzwojenie wejściowe jest przystosowane do pracy z napięciem 35...57 V.

Oba modele charakteryzują się izolacją na poziomie 1500 V_DC @ 1 s, indukcyjnością uzwojenia pierwotnego min. 85 µH i małą indukcyjnością rozproszenia (maks. 0,216 µH). Są przystosowane do pracy w zakresie temperatury otoczenia od -40 do +125°C.
