Wielowarstwowe metalowe cewki indukcyjne o dopuszczalnej temperaturze pracy +165°C

Kategoria produktu: Podzespoły pasywne

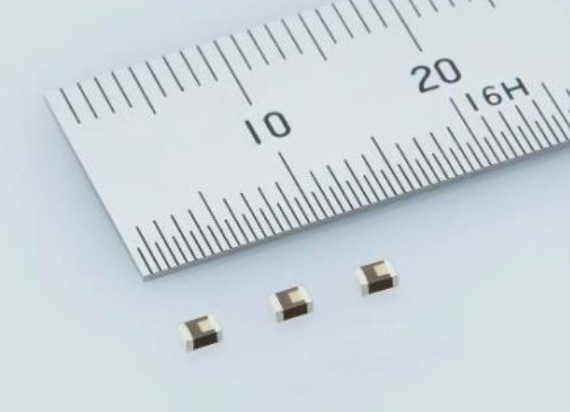

Taiyo Yuden prezentuje serię pierwszych na rynku, wielowarstwowych cewek indukcyjnych MCOIL o dopuszczalnej temperaturze pracy +165°C. Są to cewki z kwalifikacją AEC-Q200, mogące znaleźć zastosowanie w aplikacjach o dużej gęstości upakowania podzespołów, m.in. z sektora motoryzacji. Są zamykane w miniaturowych obudowach SMD o wymiarach 2,0 x 1,25 x 1,0 mm.

Podczas, gdy wcześniejsze cewki MCOIL serii LCCN, były przystosowane do pracy w zakresie temperatury otoczenia od -55 do +150°C, w przypadku nowej serii LACN, górny limit przesunięto do +165°C, dzięki zastosowanym materiałom i zmodyfikowanej konstrukcji wielowarstwowej. Obecnie w ramach serii LACN są dostępne 4 wersje, produkowane na zakres indukcyjności od 0,24 do 1,00 µH.



Wymiary

L0

Tolerancja

Prąd znamionowy

RDC

(maks.)

dla spadku indukcyjności o 30%

dla wzrostu temperatury o 40°C

LACNF2012KKTR24MAB

2,0 x 1,25 x 1,0 mm

0,24 µH

±20%

4,8 A

5,4 A

20 mΩ

LACNF2012KKTR33MAB

0,33 µH

4,4 A

4,5 A

30 mΩ

LACNF2012KKTR47MAB

0,47 µH

3,8 A

3,8 A

41 mΩ

LACNF2012KKT1R0MAB

1,00 µH

2,7 A

2,7 A

85 mΩ
