Bezpieczne przełączniki TACT typu dual-circuit o funkcjonalności SPDT

Littelfuse wprowadza na rynek serię przełączników TACT typu dual-circuit, oferujących funkcjonalność przełączników SPDT. Mogą one znaleźć zastosowanie wszędzie tam, gdzie wymagany jest duży poziom bezpieczeństwa użytkowania, w tym w motoryzacji (klamki pojazdów, stacje ładowania, dwu- i trójkołowce), przemyśle (windy, alarmy przeciwpożarowe) i aparaturze medycznej (elektryczne narzędzia chirurgiczne).

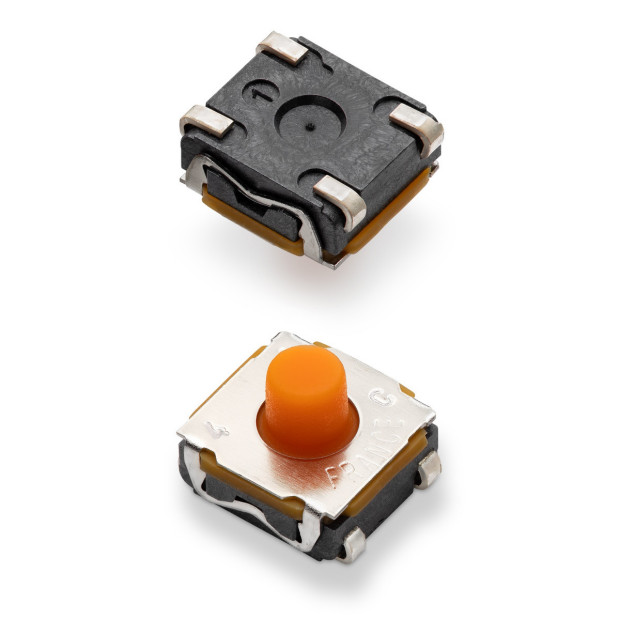

Przełączniki serii KSC DCT (Dual Circuit Technology) są produkowane w obudowach do montażu SMT o wymiarach 6,2 x 6,2 x 5,2 mm i stopniu ochrony IP67, zapewniającym odporność na kurz. Charakteryzują się siłą nacisku 4,75 N (±1,25 N) i żywotnością 300 tys. cykli mechanicznych. Zastosowana w nich technologia dual-circuit umożliwia sprawdzenie stanu przełącznika, bez potrzeby jego naciśnięcia, co pozwala rozróżnić między brakiem sygnału elektrycznego i awarią mechaniczną.

Technologia dual-circuit (DCT) opiera się na dwóch niezależnych sygnałach wyjściowych wewnątrz korpusu jednego przełącznika. Przełącznik zawiera linie Common, Normally Close (NC) i Normally Open (NO). Analizując oba obwody jednocześnie, możliwe jest zweryfikowanie naciśnięcia przełącznika i podjęcie działań na podstawie zdefiniowanej logiki. Na przykład, w klamce drzwi samochodowych, przed podjęciem jakiejkolwiek decyzji używane są zarówno obwody NC, jak i NO. W stanie spoczynkowym styk NC jest zamknięty, a styk NO jest otwarty. Po naciśnięciu przycisku nie nastąpi żadna reakcja, dopóki nie zostanie zweryfikowane jednoczesne otwarcie styku NC i zamknięcie styku NO.
