Cienkowarstwowe, precyzyjne rezystory MELF o tolerancji od ±0,1% i rezystancji do 10 MΩ

Kategoria produktu:

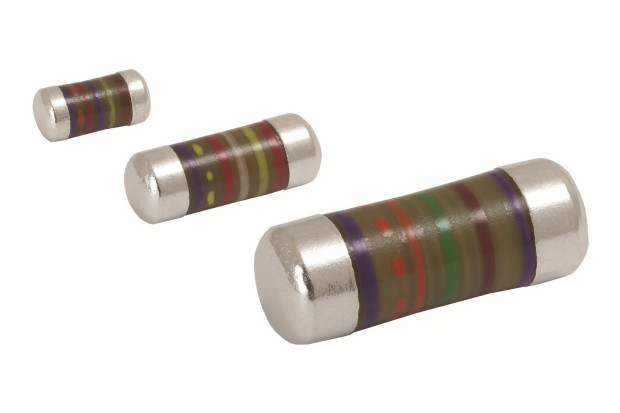

Vishay Beyschlag wprowadza na rynek trzy serie precyzyjnych, cienkowarstwowych rezystorów metalizowanych (MELF), pozwalających zredukować liczbę podzespołów w instalacjach samochodowych. Są to rezystory z kwalifikacją AEC-Q200 o szerokim zakresie temperatury roboczej od -55 do +125°C i dużej odporności na działanie siarki. W ramach serii MMU 0102, MMA 0204 i MMB 0207 produkowane są warianty różniące się gabarytami, napięciem znamionowym (150...350 V), mocą znamionową (0,2...0,4 W) i rezystancją, pokrywającą szeroki zakres od 10 Ω do 10 MΩ. Ich współczynnik TCR wynosi od ±15 ppm/°C, a tolerancja od ±0,1%.

W porównaniu z poprzednimi seriami cienkowarstwowych rezystorów MELF, rezystory z nowej oferty oferują większe wartości rezystancji. Na przykład, dla wariantu w obudowie 0204 o współczynniku TCR ​​równym ±25 ppm/K i tolerancji 0,1%, maksymalna rezystancja była wcześniej ograniczona do 511 kΩ. W ramach serii MMA 0204 dostępny jest obecnie odpowiednik o 10-krotnie większej rezystancji, równej 5,11 MΩ przy tym samym współczynniku TCR i tolerancji, a także rezystor 1 MΩ o współczynniku TCR równym ±15 ppm/K. Pozwala to wyeliminować konieczność łączenia szeregowego kilku rezystorów o mniejszych wartościach, oszczędzając przestrzeń na płytce drukowanej i obniżając koszt podzespołów.



MMU 0102

MMA 0204

MMB 0207

Rozmiar

0102

(Ø1,1 x 2,2 mm)

0204

(Ø1,4 x 3,6 mm)

0207

(Ø2,2 x 5,8 mm)

Zakres rezystancji (Ω)

od 22 do 332 k

od 10 do 5,11 M

od 15 do 10 M

Tolerancja (%)

±0,5, ±0,25, ±0,1

±0,25, ±0,1

TCR (ppm/K)

±25, ±15

Moc znamionowa (W)

0,2

0,25

0,4

Maks. napięcie pracy (V)

150

200

350

Zakres temperatury pracy (°C)

od -55 to +125

Więcej na: www.vishay.com
