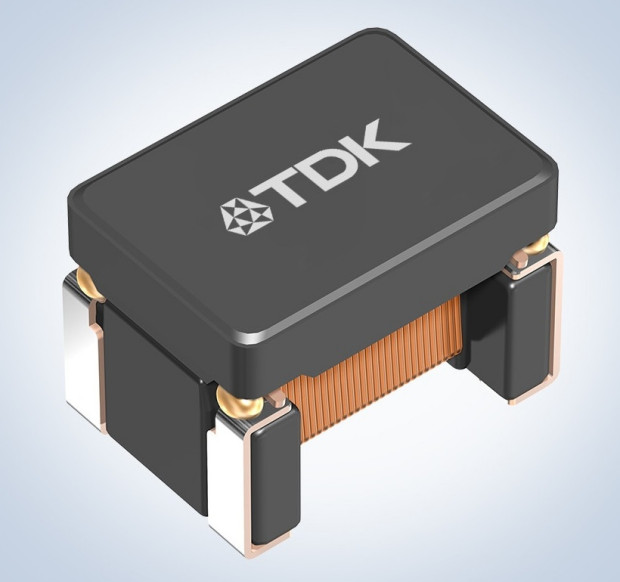

W ofercie firmy TDK pojawiła się seria wysokoprądowych cewek drutowych do wysokoprądowych interfejsów samochodowych power-over-coax, umożliwiających przesyłanie danych i zasilania po tym samym kablu. Są to cewki wyróżniające się dużą impedancją w szerokim zakresie częstotliwości, pozwalającą zmniejszyć liczbę komponentów i wymaganą powierzchnię płytki drukowanej. Mogą pracować w szerokim zakresie temperatury otoczenia od -55 do +125°C. Są obecnie produkowane w trzech wariantach o indukcyjności 3, 10 i 16 µH oraz o prądzie znamionowym wynoszącym odpowiednio 1650, 1200 i 830 mA w temperaturze +105°C.
|
Indukcyjność @ 100 kHz |
Rezystancja DC (maks.) |
Isat (typ., 25°C) |
Itemp (typ., 105°C) |
Itemp (typ., 125°C) |
|
|
ADL4532VK-3R0M-TL000 |
3,0 µH |
0,125 Ω |
2100 mA |
1650 mA |
1300 mA |
|
ADL4532VK-100M-TL000 |
10,0 µH |
0,235 Ω |
1250 mA |
1200 mA |
940 mA |
|
ADL4532VK-160M-TL000 |
16,0 µH |
0,470 Ω |
950 mA |
830 mA |
640 mA |
Więcej na: www.tdk.com
