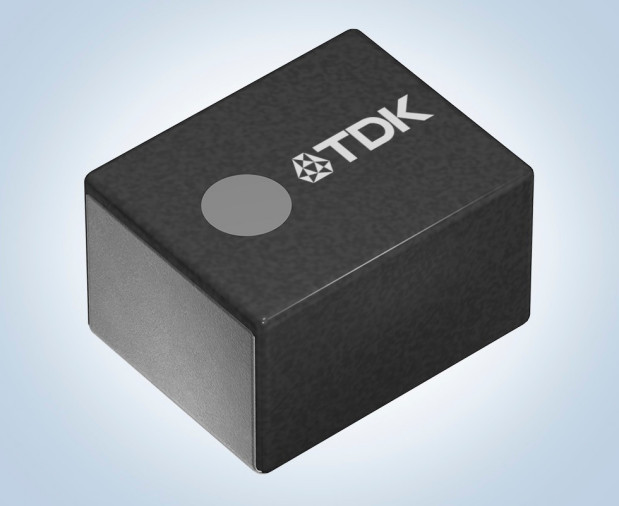

Do serii cienkowarstwowych cewek indukcyjnych TFM201612BLEA firmy TDK dołączają nowe wersje o zwiększonym do 5,6 A prądzie znamionowym. Są to miniaturowe cewki, zamykane w obudowach SMD o wymiarach 2,0 x 1,6 x 1,2 mm, zaprojektowane do zastosowań w samochodowych układach zasilania. Występują obecnie w wersjach o indukcyjności 0,33 µH i 0,47 µH.
W porównaniu z konwencjonalnymi cewkami serii TFM-ALMA o tych samych rozmiarach i indukcyjności 0,47 µH, nowe wersje charakteryzują się większym o 16% prądem znamionowym i mniejszą o 31% rezystancją DC, wynoszącą 22 mΩ. Ponadto, mogą pracować w szerszym zakresie temperatury otoczenia do +150°C.
|
Indukcyjność @ 1 MHz |
Napięcie znamionowe |
Rezystancja DC |
Prąd nasycenia |
Prąd znamionowy |
|
|
TFM201612BLEAR33MTCA |
0,33 µH ±20% |
20 V |
maks. 17 mΩ |
maks. 6,7 A |
maks. 5,3 A |
|
TFM201612BLEAR47MTCA |
0,47 µH ±20% |
20 V |
maks. 22 mΩ |
maks. 5,6 A |
maks. 4,4 A |
Więcej na: www.tdk-electronics.tdk.com
