Termistory NTC do ograniczania prądu rozruchowego w układach zasilania i napędach

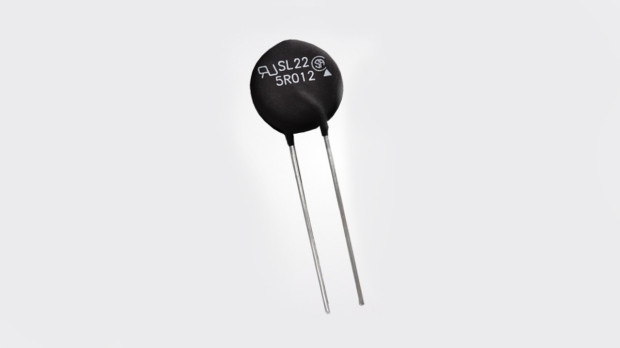

Termistory NTC SL2220007 firmy Vishay Ametherm są przeznaczone do ograniczania prądu rozruchowego w układach zasilania i napędach elektrycznych. Wykazują dużą rezystancję początkową, która redukuje natężenie prądu udarowego podczas włączania urządzenia. W ciągu kilku milisekund rezystancja maleje do praktycznie zerowej wartości, co umożliwia przepływ prądu znamionowego przy minimalnych stratach mocy.

Termistory SL2220007 mogą pracować przy prądzie ustalonym do 7 A i przy napięciu roboczym do 265 Vrms. Są w stanie pochłonąć impulsy o energii do 125 J, co zapewnia skuteczną ochronę przed prądami rozruchowymi, generowanymi np. przez kondensatory filtrujące w zasilaczach impulsowych. Ich konstrukcja zapewnia dużą odporność mechaniczną i stabilność parametrów w długim okresie eksploatacji.

W ostatnim czasie elementy te uzyskały certyfikację UL (File E209153, Volume 1), potwierdzającą spełnienie wymogów norm branżowych w zakresie bezpieczeństwa i niezawodności. Znajdują zastosowanie w zasilaczach impulsowych i UPS, falownikach przemysłowych, napędach VFD oraz w układach zasilania silników AC.

Ważniejsze parametry:

• napięcie robocze: 265 Vrms,
• maks. prąd w stanie stabilnym: 7 A @ +65°C,
• maks. energia impulsu: 125 J,
• rezystancja początkowa: 20 Ω ±25% @ +25°C,
• rezystancja przy 50% prądu znamionowego: 0,35 Ω,
• maks. pojemność: 8693 µF @ 120 V
• temperatura obudowy przy prądzie znamionowym: +187°C,
• współczynnik rozpraszania: 45,4 mW/°C.



Więcej na: www.vishay.com
