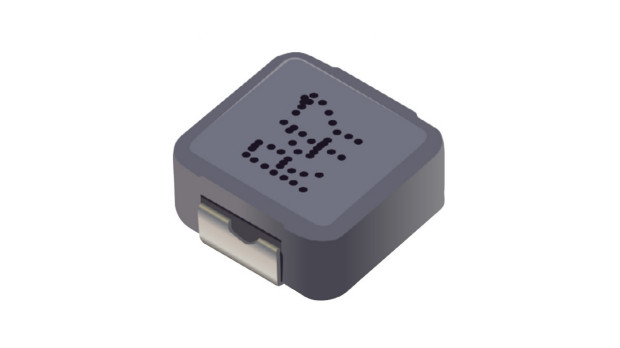

Cewki indukcyjne nowej serii SRP4020T firmy Bourns wyróżniają się małą emisją elektromagnetyczną i akustyczną. Są produkowane w ekranowanych obudowach o wymiarach 4,4 x 4,0 x 1,8 mm na zakres indukcyjności od 0,47 do 10 μH. Do ich zalet należy też duży prąd nasycenia, duży prąd znamionowy, niskoprofilowa konstrukcja i dopuszczalna temperatura pracy równa +150°C.
Cewki SRP4020T mogą stanowić bezpośrednie zamienniki cewek wcześniejszej serii SRP4020, oferując szerszy zakres temperatury pracy, mniejszy poziom generowanych zaburzeń elektromagnetycznych, szerszy zakres indukcyjności i szerszy zakres prądów znamionowych. Dzięki zastosowaniu rdzenia z proszku żelaza, zapewniają większą indukcyjność przy mniejszych wymiarach oraz wykazują lepszą stabilność termiczną i magnetyczną.
|
|
L (100 kHz) |
Q (100 MHz) |
SRF |
DCR (maks.) |
Irms |
Isat |
|
SRP4020T-R47M |
0,47 µH |
10 |
105 MHz |
8,6 mΩ |
11,0 A |
16,0 A |
|
SRP4020T-R68M |
0,68 µH |
15 |
83 MHz |
12,7 mΩ |
9,5 A |
11,0 A |
|
SRP4020T-1R0M |
1,0 µH |
72 MHz |
18,5 mΩ |
7,7 A |
10,6 A |
|
|
SRP4020T-1R5M |
1,5 µH |
55 MHz |
28,8 mΩ |
6,5 A |
9,0 A |
|
|
SRP4020T-2R2M |
2,2 µH |
40 MHz |
37,9 mΩ |
5,8 A |
8,5 A |
|
|
SRP4020T-3R3M |
3,3 µH |
38 MHz |
69 mΩ |
4,5 A |
6,0 A |
|
|
SRP4020T-4R7M |
4,7 µH |
28 MHz |
83,5 mΩ |
4,0 A |
4,6 A |
|
|
SRP4020T-6R8M |
6,8 µH |
22 MHz |
117 mΩ |
3,2 A |
3,8 A |
|
|
SRP4020T-100M |
10,0 µH |
20 MHz |
199 mΩ |
2,6 A |
3,0 A |
Więcej na: www.bourns.com
