Omnipolarne przełączniki magnetyczne LF21173TMR i LF21177TMR firmy Littelfuse zostały zaprojektowane w myślą o zastosowaniach w energooszczędnych urządzeniach bateryjnych o ograniczonej przestrzeni montażowej. Zawierają sensor TMR z obwodami CMOS, co pozwala zapewnić dużą czułość przy bardzo małym poborze mocy.
W porównaniu z klasycznymi przełącznikami Halla, w których sygnał wyjściowy jest proporcjonalny do napięcia Halla, generowanego przez przepływ prądu w polu magnetycznym, przełączniki TMR zapewniają większe napięcie wyjściowe przy znacznie mniejszym prądzie polaryzacji. Przekłada się to na mniejszy pobór mocy i bardzo dobrą stabilność parametrów w szerokim zakresie temperatury otoczenia.
LF21173TMR i LF21177TMR mogą być zasilane napięciem z zakresu od 1,8 do 5,5 V, co pozwala na współpracę z układami niskonapięciowymi. Różnią się wartością progową indukcji magnetycznej, wynoszącą od 9 do 30 Gs, co umożliwia dobór optymalnej wersji do wymogów aplikacji oraz pozwala na stosowanie mniejszych lub słabszych magnesów.
Przełączniki reagują zarówno na północny, jak i południowy biegun magnesu, co upraszcza projekt mechaniczny i montaż. Krótki czas reakcji pozwala na zastosowania w aplikacjach wymagających precyzyjnego wykrywania położenia lub ruchu.

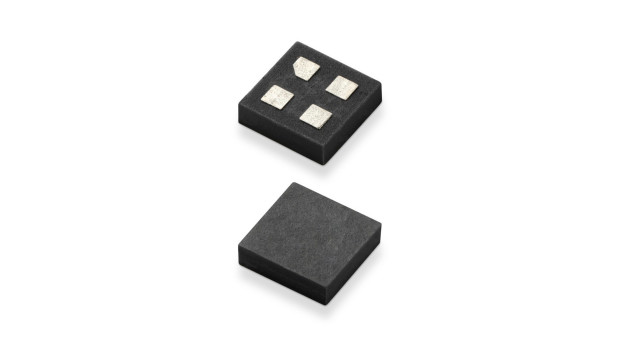

Oba układy są zamykane w niskoprofilowych obudowach LGA4. Ich zakres zastosowań obejmuje inteligentne liczniki mediów, zamki elektroniczne, elektronikę użytkową, aparaturę medyczną i systemy automatyki przemysłowej.
Więcej na: www.littelfuse.com
