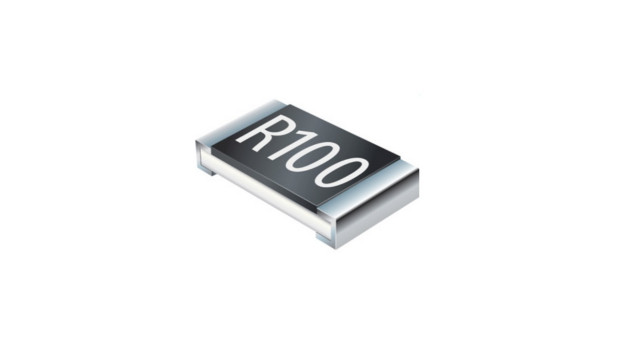

Grubowarstwowe rezystory serii CRN firmy Bourns służą do pomiaru natężenia prądu w niskonapięciowych aplikacjach dużej mocy. Od klasycznych rezystorów grubowarstwowych z warstwą węglową, odróżnia je warstwa rezystancyjna, oparta na materiale metalicznym, umożliwiająca uzyskanie małych wartości rezystancji, przy jednoczesnym zachowaniu dużej mocy znamionowej (do 2 W) i stabilnych parametrów w funkcji temperatury.
Rezystory CRN są produkowane na zakres rezystancji od 47 mΩ do 10 Ω, co pozwala na stosowanie ich zarówno jako elementów pomiarowych, jak i rezystorów funkcjonalnych w torach zasilania. Występują w wersjach współczynniku TCR równym ±100 i ±200 ppm/°C oraz o tolerancji ±1% i ±5%. Mogą pracować w szerokim zakresie temperatury otoczenia od -55 do +155°C. Spełniają wymogi normy IEC 60115-1 w zakresie m.in. odporności na przeciążenia, stabilności parametrów w czasie, wpływu temperatury lutowania i odporności na zginanie płytki drukowanej.
|
Moc znamionowa @ +70°C |
Zakres rezystancji |
TCR |
Tolerancja |
|
|
CRN0603 |
0,25 W |
47...910 mΩ |
±100...+200 ppm/°C |
±1%, ±5% |
|
CRN0805 |
0,5 W |
47...910 mΩ |
±100 ppm/°C |
|
|
CRN1206 |
0,75 W |
47 mΩ...10 Ω |
±100 ppm/°C |
|
|
CRN1210 |
0,75 W |
47...910 mΩ |
±100 ppm/°C |
|
|
CRN2010 |
1,0 W |
47 mΩ...10 Ω |
±100 ppm/°C |
|
|
CRN2512 |
1,0 W |
47 mΩ...10 Ω |
±100 ppm/°C |
Więcej na: www.bourns.com
