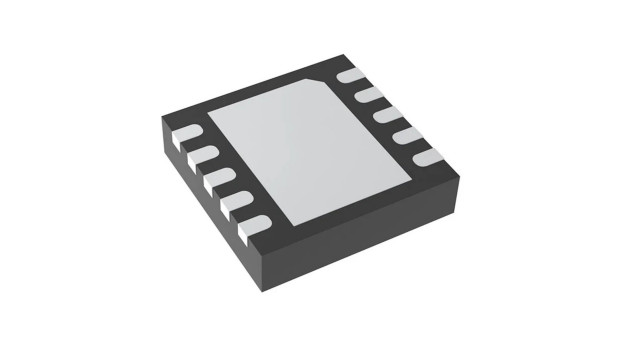

NIS5132 stanowi bezpiecznik elektroniczny (eFuse) przeznaczony do użycia w rozwiązaniach, które zasilane są napięciem nominalnym 12 V. Jest to element pracujący przy napięciu wejściowym: 9-18 V, co pozwala na jego stosowanie przede wszystkim w obwodach zasilania płyt głównych komputerów. Podzespół wyposażono także w tranzystor NMOS charakteryzowany przez rezystancję w stanie włączenia RDS(on) wynoszącą typowo 44 mΩ. Tranzystor sterowany jest za pośrednictwem wbudowanej pompy ładunkowej, a dodatkowo uwzględniony jest ogranicznik prądu razem z blokadą podnapięciową (UVLO) aktywującą się przy zbyt niskiej wartości napięcia wejściowego.
Podzespół skutecznie ogranicza przepięcia, utrzymując napięcie wyjściowe w dopuszczalnym zakresie pracy, bez konieczności odłączania obciążenia. Komponent oferuje również zabezpieczenie termiczne działające w trybie zatrzaskowym lub z automatycznym załączaniem w przypadku, gdy temperatura elementu przekracza 175°C.
Układ umożliwia kontrolę szybkości narastania napięcia, co ogranicza prąd udarowy w momencie załączania obciążenia. Zabezpieczenie znajduje zastosowania szczególnie w systemach zarządzania zasilaniem oraz w urządzeniach pamięci masowej, względem który wymagana jest pełna ochrona przed zwarciami i przepięciami, przy równoczesnym podtrzymaniu ciągłości pracy.
