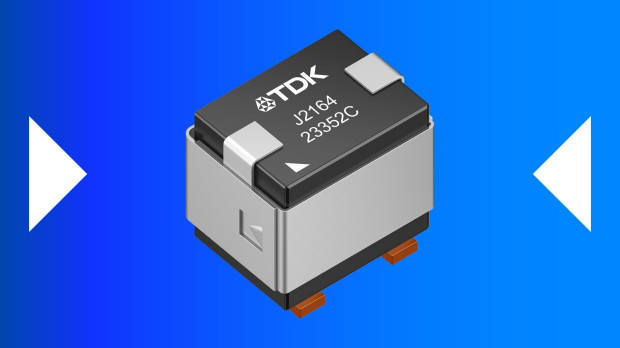

Seria EP21 firmy TDK obejmuje dławiki skompensowane prądowo (common-mode chokes) zaprojektowane do tłumienia zakłóceń elektromagnetycznych (EMI). Zastosowana konstrukcja opiera się na rdzeniu wykonanym z ferrytu manganowo-cynkowego (MnZn) i uzwojeniu nawiniętym drutem płaskim (flat-wire winding). Napięcie znamionowe wynosi 48 V AC lub 80 V DC. Prąd roboczy - zależnie od wariantu, mieści się w zakresie: od 20,3 do 35 A.
Parametry te obowiązują do temperatury otoczenia 70°C, powyżej której staje się konieczne obniżenie dopuszczalnego obciążenia (derating). Indukcyjność nominalna dławików z serii EP21 równa się: od 160 do 640 µH. Typowa rezystancja stałoprądowa mieści się w przedziale od 0,44 do 1,75 mΩ, a indukcyjność rozproszenia osiąga wartości od 200 do 900 nH. Maksymalna impedancja występuje w zakresie częstotliwości od 500 kHz do 3 MHz. Elementy serii przystosowano do montażu powierzchniowego (SMT). Ich wymiary wynoszą: 2,38×1,77 cm, przy wysokości: od 2,16 do 2,23 cm.
