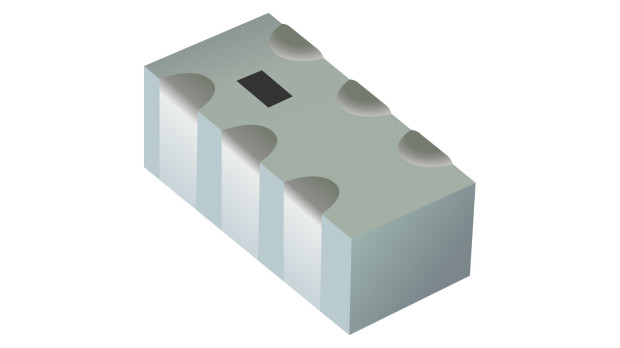

FBD1608N080D6 to filtr pasmowoprzepustowy wykonany w technologii niskotemperaturowo współwypalanej ceramiki LTCC (Low Temperature Co-fired Ceramic) umożliwiającej wytwarzanie wielowarstwowych struktur o niedużych wymiarach i korzystnych parametrach wysokoczęstotliwościowych. Podzespół realizuje konwersję sygnału z wejścia niesymetrycznego o impedancji 50 Ω do wyjścia symetrycznego i jest przeznaczony do pracy w paśmie częstotliwości od 770 do 928 MHz. Dla zakresu od 770 do 860 MHz maksymalna strata wtrąceniowa równa się 1,6 dB, odchyłka przesunięcia fazowego sygnałów wyjściowych nie przekracza ±17°, a maksymalna różnica amplitud osiąga 3,5 dB. Dla przedziału od 860 do 928 MHz parametry te wynoszą odpowiednio: 2,2 dB, ±15° oraz 2 dB. Strata odbiciowa wynosi co najmniej 9,5 dB, natomiast dopuszczalna moc sygnału wejściowego to 3 W. Komponent tłumi zakłócenia pochodzące m.in. z systemu nawigacji GPS, pasma LTE Band 3 oraz sieci Wi-Fi. Jego wymiary są następujące: 1,6×0,8×0,6 mm. Element przeznaczono również do pracy w temperaturze: od -40 do 85°C, a wyprowadzenia pokryto warstwami srebra, niklu i cyny (Ag/Ni/Sn).
Więcej na: www.bourns.com
