Kondensator tantalowy o pojemności 72000µF i ESR równym 0,035Ω

Firma Vishay opracowała serię specjalizowanych kondensatorów tantalowych o bardzo dużej pojemności i małym współczynniku ESR, przeznaczonych do zastosowań w aplikacjach, w których parametrem krytycznym jest niezawodność.

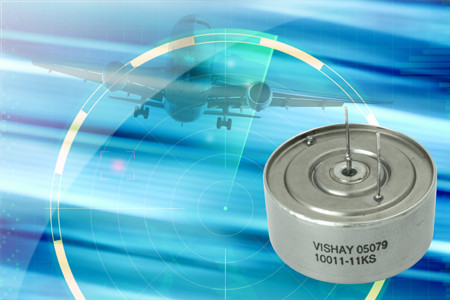

Kondensatory serii DSCC 10011 bazują na ciekłym elektrolicie. Dzięki unikalnej konstrukcji systemu katody pozwalają osiągnąć bardzo dużą pojemność w przeliczeniu na jednostkę objętości. Są produkowane w hermetycznych obudowach typu A (Ø35,6 x 8,9mm), B (Ø35,6 x 12,4mm) i C (Ø35,6 x 15,6mm).

Ich maksymalna pojemność sięga 72000µF, a współczynnik ESR wynosi już od 0,035Ω przy 1 kHz. Dopuszczalny zakres temperatur rozciąga się od -55°C do +85°C, przy czym możliwa jest też praca w temperaturach do +125°C przy napięciu na zaciskach niższym od znamionowego.

Kondensatory DSCC 10011 znajdują zastosowania głównie jako elementy filtrujące i gromadzące energię w aplikacjach wojskowych i lotniczych. Produkowane są w wersjach o pojemności od 1100 do 72000µF i napięciu znamionowym od 25 do 125V. Tolerancja pojemności wynosi ±20% na częstotliwości 120Hz i w temperaturze +25°C.
