Kondensatory polimerowe dużej pojemności o małym współczynniku ESR

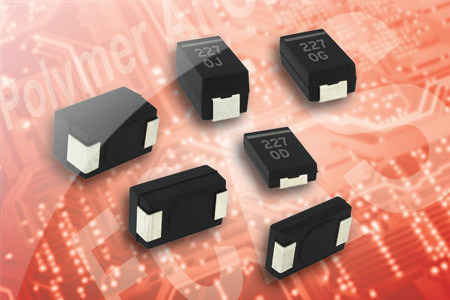

Murata wprowadza na rynek swoje pierwsze kondensatory SMD nie zawierające materiałów ceramicznych, oznaczone symbolem ECAS.

Są to polimerowe, aluminiowe kondensatory elektrolityczne bazujące na technologii przewodzących polimerów nabytej wraz z przejęciem oddziału firmy Showa Denko K.K. W porównaniu z tradycyjnymi kondensatorami elektrolitycznymi, kondensatory polimerowe ECAS wykazują znacznie mniejszą rezystancję ESR, a pozostałe parametry są porównywalne z kondensatorami produkowanymi w technologii MLCC. Ich konstrukcja została oparta na anodzie wykonanej z wielowarstwowej folii aluminiowej i katodzie z przewodzącego polimeru.

Montaż odbywa się w tradycyjnej technice przepływowej. W ramach serii ECAS produkowane są kondensatory o pojemnościach od 6,8 do 470µF i napięciach znamionowych od 2 do 16VDC. Ich powierzchnia montażowa wynosi 7,3 x 4,3mm. Stosunkowo duża pojemność przy małym współczynniku ESR oznacza małą impedancję w zakresie wyższych częstotliwości pracy (do 500 kHz), pozwalającą na skuteczne tłumienie szumów i zaburzeń na liniach zasilających. Ponadto, kondensatory ECAS cechują się bardzo dobrą stabilnością w zakresie dużych częstotliwości pracy i wysokich temperatur. W odróżnieniu od kondensatorów MLCC nie wykazują zmniejszania się pojemności przy polaryzacji napięciem DC. Dopuszczalny zakres temperatur pracy rozciąga się od -40ºC do +105ºC.
