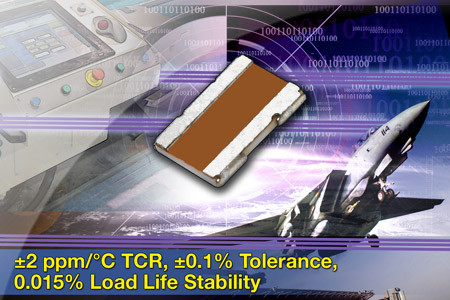

4-zaciskowe ultraprecyzyjne rezystory SMD o małej pojemności i indukcyjności resztkowej

Ultraprecyzyjne rezystory nowej serii VCS1625P zaprojektowano do pośredniego pomiaru dużych prądów na wyjściach wzmacniaczy, układów zasilania i układów napędowych.

Są to elementy z 4 wyprowadzeniami w układzie Kelvina, zapewniające mały współczynnik TCR, trzykrotnie lepszą stabilność długoterminową od innych precyzyjnych rezystorów pomiarowych, wąski przedział tolerancji oraz bardzo małe wartości pojemności i indukcyjności resztkowej.

Charakteryzują się mocą znamionową 1W (+70°C), dopuszczalnym prądem przewodzenia 5A i dopuszczalnym zakresem temperatur pracy od –55°C do +125°C.

Są produkowane dla dowolnych wartości rezystancji z zakresu od 0,01Ω do 10Ω, również nietypowych. Wytrzymują wyładowania ESD do 25kV.

Pozostałe parametry:

• TCR: do ±2 ppm/°C (+25°C),
• stabilność długoterminowa: 0,015% (2000 godzin, +70°C),
• tolerancja: od 0,05%,
• czas narastania sygnału: 1,0ns,
• współczynnik napięciowy: <0,1 ppm/V,
• indukcyjność resztkowa: <0,08µH.
